石材工程落地进程里, 不一样材质石材的拼接收口是极易产生问题的环节中其一之处 , 金属压条、木材、玻璃、瓷砖跟石材交接的地方, 要是图纸节点表达不清楚明白 , 现场施工之际常常出现缝隙过大、收口不齐、颜色突兀等状况。收口节点图的画法直接决定最终的呈现状况 , 好多设计师绘图时一笔轻轻带过 , 施工队只能凭借经验去处理 , 造成交付质量高低不一。

平接收口节点图纸怎么画

同处于同一平面的、不同材质的石材进行拼接收口时, 图纸的表达需要体现出三条核心的信息, 这三条核心信息分别是: 材质分界线所处的位置, 拼缝的宽度, 收口构件的规格。一般情况下所采用的做法是, 在平面图之上标注出分格线, 之后再配上一张剖面大样图, 通过这张剖面大样图来显示两种材质的交接形式。

首先, 存在三种常见的处理方式。其中, 金属压条收口是最为经常使用的, 对于此, 在图纸当中, 必须标明压条的宽度、厚度、颜色, 还有压条与两侧石材的固定方式。留缝处理适用于那种不需要压条的场景, 在此状况下, 图纸上面需要注明缝隙的宽度以及填充材料。另外, 嵌入式收口指的是把一种材质嵌入另一种材质的凹槽内, 对应的节点图要画出凹槽的尺寸以及配合关系。

缝宽把控于二至三毫米较为理想, 过宽会对美观造成影响, 过窄施工误差易致使边缘崩角, 图纸之上需标明公差范围, 以使施工方拥有明确验收标准。

高低差收口节点如何处理

当不同材质之间存在着高度方面的差异之际, 收口节点相较于普通平接而言要复杂许多。台阶式过渡乃是最为常见的一种做法, 图纸需要绘制出每一级台阶的尺寸以及材质, 由高处的材质朝着低处的材质逐步进行过渡, 以此来避免因直角碰撞而造成的破损风险。

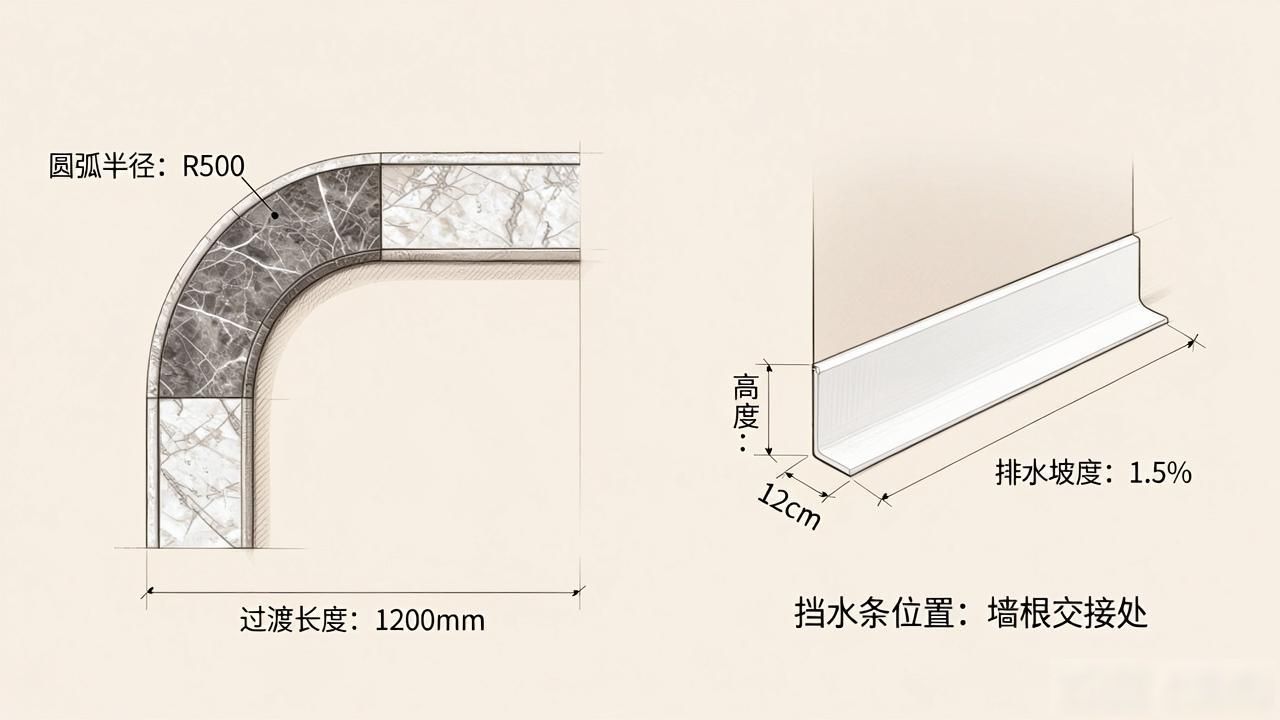

需画出圆弧半径以及过渡长度的弧形过渡节点图, 其这般的处理方式, 视觉效果呈现出柔和的态势, 较为适用于高档家装以及公共空间。而直边挡水条节点呢, 是适用于卫生间、厨房等湿区的, 相关图纸得标注出挡水条的位置、高度以及排水坡度, 以此来确保功能性与美观性能够兼顾。

在绘制高低差节点这一过程当中, 剖面图必不可少地要标注完整的尺寸链, 其中涵盖了石材的厚度、粘接层的厚度以及找平层的厚度, 以此来防止出现累积误差进而致使最终的标高产生偏差。对于节点图的比例, 建议选用1比5或者1比2, 这样便能使得细节表达得更为清晰。

弧形转角收口图纸画法

施工难点在于进行弧形区域的拼接收口, 同时它也是图纸表达的重点所在。圆弧分格节点图得画出石材呈现的放射状分割线, 还要画出不同材质于弧线上的交接位置。图纸需注明圆弧半径、分段角度以及每块石材的弧长, 这是为了可以便于工厂能够进行预加工。

关于阴角收口以及阳角收口, 其所采用的处理方式存在差异。阴角之处, 两种材质会形成内凹的弧度, 对于此, 图纸必须将内侧交接形式清晰地表达出来, 一般情况下会采用压条覆盖或者预留缝隙填充的办法。阳角之处会形成外凸的弧度, 针对阳角, 压条要对转角进行包裹, 而且节点图要把压条的折弯半径以及搭接长度绘制出来。

对于弧形收口的板材而言, 其加工精度所要达到的要求是比较高的, 图纸应当清晰注明加工公差的范围以及验收的标准, 以此来避免因为现场进行切割调整进而致使缝隙变得不均匀。对于那些具备一定条件的项目而言, 则可以在图纸之上标注出预排版的编号, 从而达成工厂开展精细化的加工。

收口节点大样图绘制要点

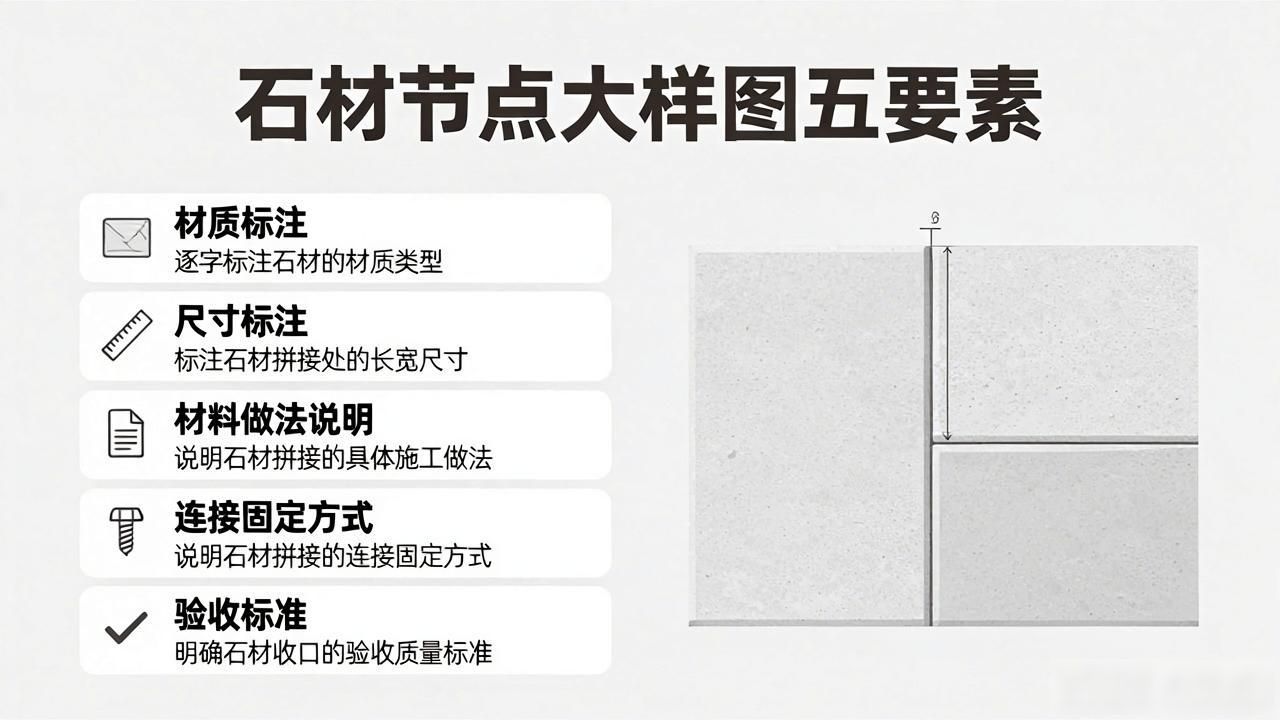

收口施工所依据的 , 是节点大样图 , 绘制质量会对施工效果产生直接影响 , 一张能够符合标准的节点大样图 , 需要涵盖五个要素 , 分别是材质标注 , 尺寸标注 , 材料做法说明 连接固定方式以及验收标准。

具体品种以及颜色编号, 是材质标注必须要明确到的, 而不能仅仅只写像“石材”“金属”这般笼统的词汇。所有关键部位, 尺寸标注都应完好覆盖上, 其中包括石板厚度哦, 至于缝隙宽度, 还有压条尺寸, 以及基层处理厚度都得涵盖。粘接材料, 填缝材料,防护处理的具体要求, 做法说明都要清晰地写出来。

连接固定的方式常常被人忽视, 可实际上它是极其重要不可或缺的。干挂节点需要标注出挂件所具备的规格以及两者之间的间距, 湿贴节点得标注粘接剂的类型以及涂抹的面积, 压条固定要对紧固件的规格和植入的深度进行标注。倘若图纸上面缺少了固定方式的相关说明, 那么在现场的时候往往就会采用不符合规范的做法。

缝隙宽度与材料厚度控制

收边拼接的质量细节呈现于精确把控缝隙宽度以及材料厚度之处。图纸所标注的缝隙宽度需要与实际施工所存在的允许偏差共同予以注明, 通常建议标注的数值是2毫米, 允许偏差的范围是正负0.5毫米。如此一来施工方就能够明确目标数值, 监理方也能够清楚验收标准。

石材自身厚度公差需契合国家标准, 这关乎材料厚度的控制范畴, 图纸能够标示出面值厚度以及许可负公差, 此为对石材厚度环节的一种规定。粘接部分的厚度会影响整体的标高情况, 采用湿贴方式时大致控制在三至五毫米, 而干挂方式则需标明连接件系统与石板完成面之间的相关联系, 此二者针对与整体厚度相关的不同施工方法而言。找平层厚度针对旧房改造项目来讲格外要紧, 图纸应当标出此时已有的基层状况匹配的找平计划, 这是在特定项目中明确找平层厚度相关要求。

施工常见误区与避坑

工程实际当中, 不同材质石材拼接收口施工误区主要聚焦于三个方面, 其一, 图纸表达模糊不清, 设计师仅绘制平面图却无节点大样, 或者节点图尺寸不完备, 施工方只得自行判定处理办法；其二, 材料厚度不相匹配, 不同批次石材厚度存有差异, 图纸未预留调整余地, 致使收口处形成明显台阶；其三, 缝隙处理不合规范, 填缝材料选用有误或者使用不妥, 后期出现开裂、变色、脱落等状况。

避免这类问题的办法在于前期要深度协作, 在图纸阶段得邀请施工技术人员去参与节点深化, 以此保证可实施性, 在材料采购期间要预留适量备用板, 用以应对厚度偏差以及运输损耗, 施工之前要去做样板确认, 把图纸上的节点转换成实物效果, 双方确认之后再进行大面积施工。

不同材料的石材进行拼接时, 其缝隙的合适程度是多少呢? 通常情况下, 会推荐两毫米到三毫米这个范围, 因为在视觉方面能够呈现出层次感, 并且对于施工调整来说也比较方便, 而具体的数值应当在图纸里面清晰地进行标注。

是金属压条与石材直接留缝在效果方面哪种会更好呢, 高档项目当中大多会使用金属压条, 其呈现出的效果是精致并且规整的, 简约风格的情况下可以进行留缝处理, 不过需要对缝隙均匀度做到严格把控。

弧形转角处的石材拼接进而收口之时, 需要留意些什么呢? 关键的要点在于预先进行排版以及工厂加工的精度把控, 那图纸应当标明分格的方案以及加工的公差, 以此来降低现场的调整量。

收口节点图要是缺少固定方式说明, 将会产生怎样的后果呢? 施工方有可能会运用并非规范的固定方法, 进而影响到牢固程度和耐久性能, 在后期比较容易出现松动以及脱 落的情况。

绘制节点大样图时应采用何种比例呢, 建议采用一比五这个比例或者是一比二的比例, 采用这样的比例能够表达清晰各类细节, 进行阅读亦是较为便利的, 进行标注同样也是较为便利的。
