天然石材热膨胀系数对比

天然石材当中那个热膨胀系数, 是用来衡量它在温度产生变化之际尺寸稳定性的关键指标, 其中数值越低表明热稳定性就越好。花岗岩大类的石材, 大理石大类的石材, 石灰石大类的石材, 这三大类石材的热膨胀系数有着特别显著的差异, 而这同样也是在工程选材之时绝对不能忽视的技术参数。

花岗岩的热膨胀系数, 一般处于7至9×10⁻⁶/℃之间, 属于常见天然石材里最为低的那个。为何会这样呢? 是由于花岗岩是由好多矿物晶体颗粒紧密镶嵌一起形成的, 这些晶体的排列方向各不相同, 整体的热膨胀彼此抵消掉了, 所以当温度有变化时, 其尺寸的变化幅度就是最小的。

大理石有着约8至12×10⁻⁶/℃的热膨胀系数, 其该项数值对比花岗岩要高出大概30%到50%。大理岩主要是靠着方解石或白云石来构成的, 其晶体结构表现出呈层状排列的状态, 发生受热情况之后层间极其容易产生位移现象, 热膨胀幅度更为大些。 石灰石具备着呈现较宽波动范围的热膨胀系数, 大概是10至15×10⁻⁶/℃, 不同矿口产出的石灰石批次稳定性有着显著的差异。

于宁波这般夏热冬冷的区域当中, 石材表面温度在夏季的时候能够达到60℃以上, 而在冬季的话则会下降到零下。就拿一块两米长的石材来讲, 要是热膨胀系数从7提升至15×10⁻⁶/℃, 当温差为40℃时长度变化量相差大概0.64毫米, 看起来似乎很微小, 然而累积到大面积工程的时候就会产生明显的接缝错位风险。

热膨胀对工程的影响与案例

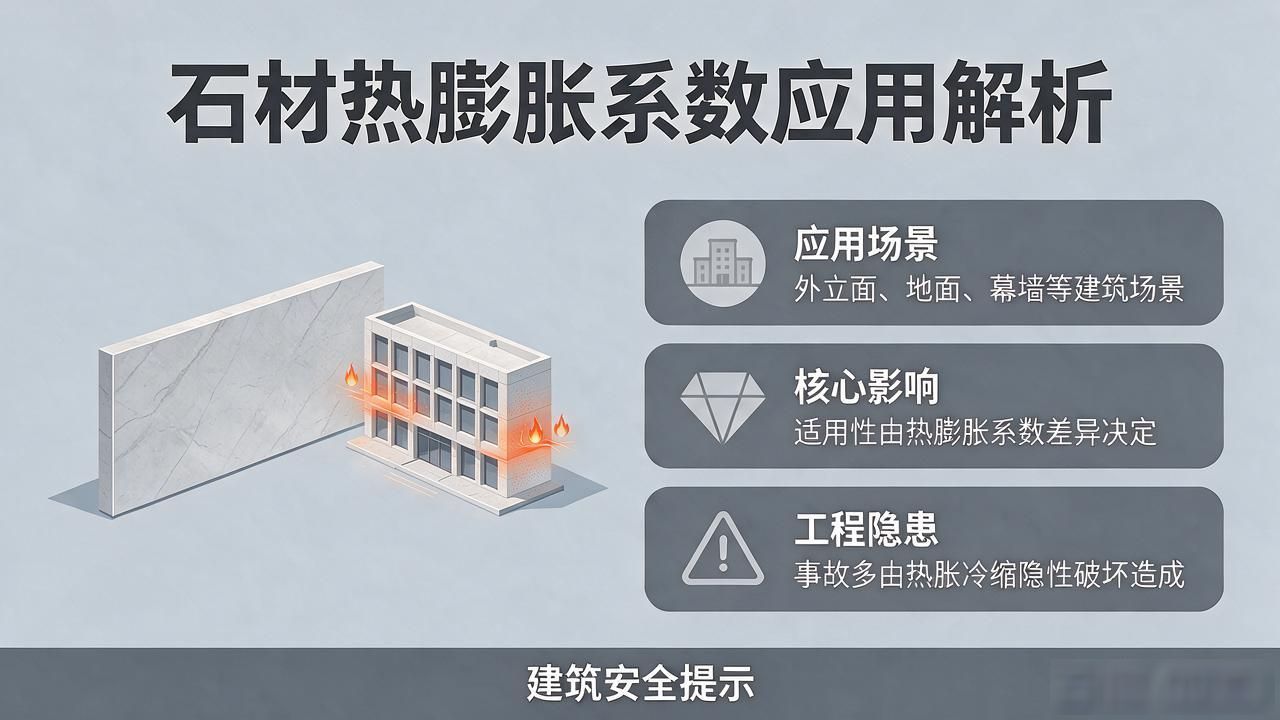

石材于建筑外立面、地面、幕墙等场景的适用性, 直接可由热膨胀系数差异来决定。诸多工程事故的产生, 并非源于材料强度欠缺, 反倒是由热胀冷缩引致的隐性破坏所造就。

倘若在同样同一立面上运用花岗岩跟大理石进行混拼, 鉴于这两种石材热膨胀系数存异样情况不一样, 也就是说在温度产生发生相应变化之际它们膨胀幅度并不相同不一致, 这样一来处在接缝位置处的密封胶极易因受力不均衡而致使出现开裂现象。在宁波曾经有过一个项目于其外立面临外立面采用爵士白大理石和芝麻白花岗岩组合方式组成, 在历经两年过后在接缝位置处普遍发生出现脱胶以及错位状况, 在进行拆检时发现热位移积累已然超过超出了设计所容许的范畴范围。

板块的尺寸要是越大，那么因热膨胀而产生的绝对位移量也就变得越大了。工程里特别常见的做法, 是把具有大尺寸的石材划分成为若干个小板块, 借助伸缩缝去释放热应力。宁波那边有个商业综合体干挂工程, 最开始运用的是一米六乘零点八米的整板设计情形, 施工做完之后立面出现了好多处结构性裂缝, 随后改成了零点八米乘零点六米的规格并且还增加了伸缩缝, 这样问题就给解决掉了。

密封胶的弹性伸缩率, 得跟石材热膨胀系数匹配才行呢 , 假如密封胶伸长率，仅仅只有百分之十, 然而石材因热膨胀所产生的位移, 超过了这个数值, 那胶缝就会反复地被拉伸, 进而撕裂。硅酮密封胶的伸缩率, 一般能够达到百分之二十五以上, 是适合进行各类石材工程使用的。

不同种类的石材, 其热膨胀系数之间的差异是非常显著的, 要是在工程当中选错了石材的类型, 那么就很容易致使后期出现开裂、变形等一系列隐患。花岗岩的热膨胀系数是最低的, 这种石材适合用于大面积的外立面；而大理石的膨胀系数相对偏高, 它更适宜在室内环境中使用。在宁波本地的工程里, 应该优先去考虑芝麻白、芝麻灰等热膨胀系数低的花岗岩, 对于大理石材而言, 则需要控制好板块的尺寸, 并且还要加强伸缩缝的设计。

宁波工程热膨胀选型建议

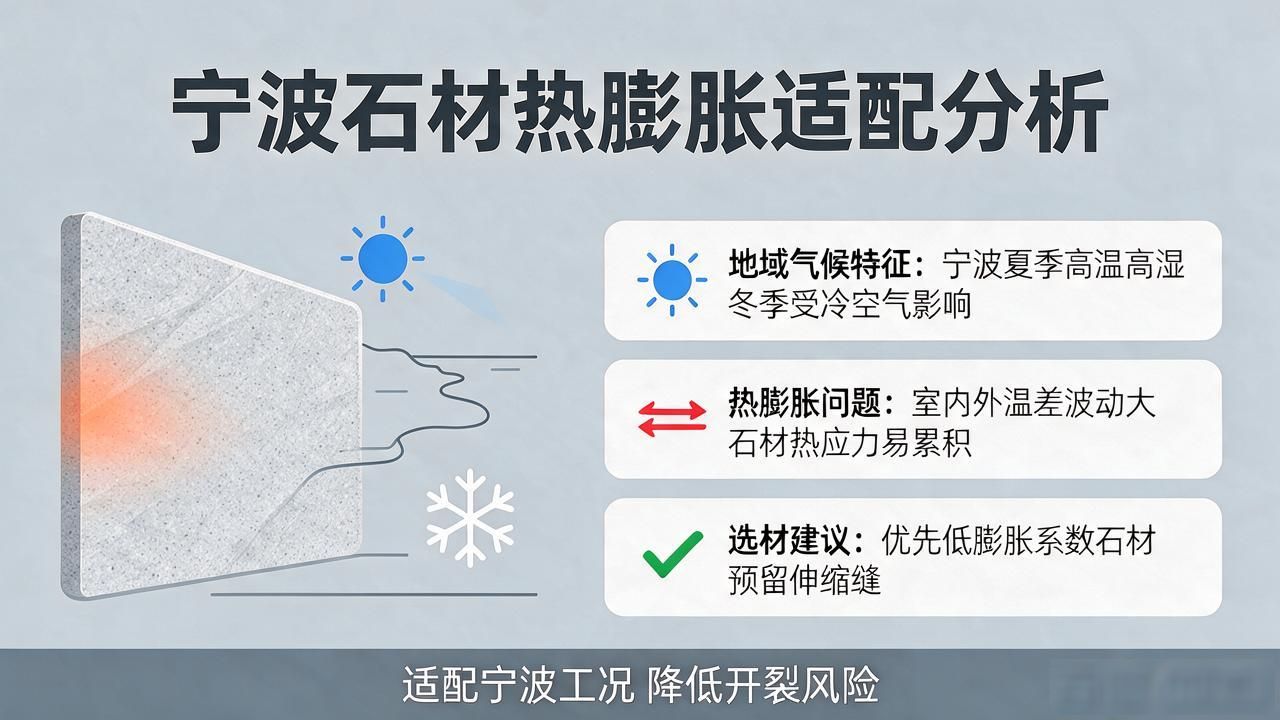

宁波位于浙江东部沿海地带, 夏季呈现高温且高湿状况, 冬季会受到北方冷空气的作用影响, 室内与室外的温差存在明显波动, 于是石材热膨胀问题相较于其他地区显得更为突出, 本地工程选材要结合地域气候的特征进行综合考量。

宁波当地平常使用的花岗岩品种里头, 芝麻白G352、芝麻灰G603其热膨胀系数是最低的, 稳定性是最好的, 适宜应用于幕墙干挂、外墙饰面、室外台阶等露在外面的场景。这些品种的矿山分布在福建、江西等地方, 货源是稳定的, 加工性能是良好的。

在宁波户外, 爵士白, 莎安娜米黄, 鱼肚白那些所属是白色系的大理石, 其热膨胀系数趋于偏高状态, 面对这样的情况, 使用起来风险是比较大的。去年时, 宁波有某一家酒店在外立面方面，运用了白色大理石干挂这种方式, 仅仅经过一个夏季, 就出现了好多块板材, 在边角位置呈现崩裂状况, 经检测发现, 原来是热胀冷缩所产生的应力, 与冻融循环二者叠加在一起, 进而导致了破坏。而像这类石材, 其实更加契合用于室内墙面, 以及地面等存在温差较小情况的环境。

宁波工程里，石灰石的使用量较少, 主要缘由是批次稳定性欠佳。同一矿山不同开采面产出的石灰石, 其热膨胀系数有可能相差百分之二十以上, 这给工程设计以及施工带来了不确定性。要是确实需要使用, 建议先开展小样热膨胀测试, 在确认批次稳定性之后再实行批量采购。

石材热膨胀系数的差异, 会直接对工程安全性以及使用寿命造成影响，花岗岩因低膨胀特性适合户外大面积的应用, 大理石因高膨胀特性在使用时需谨慎, 石灰石由于批次不稳定所以应避免在宁波户外使用, 结合本地多年项目落地的经验, 宁波融诚石业始终通过标准化工艺去适配宁波各类石材工程场景, 为本地石材落地提供规范化参考。

如何去测量石材热膨胀系数? 实验室内是采用热膨胀仪来加以测试的, 把标准试样从零下十度往上加热到九十度, 记录下长度变化曲线, 取平均斜率就作为热膨胀系数了。在工程现场能够通过对比不同批次石材的厚度加工精度, 以此来间接判断其稳定性。

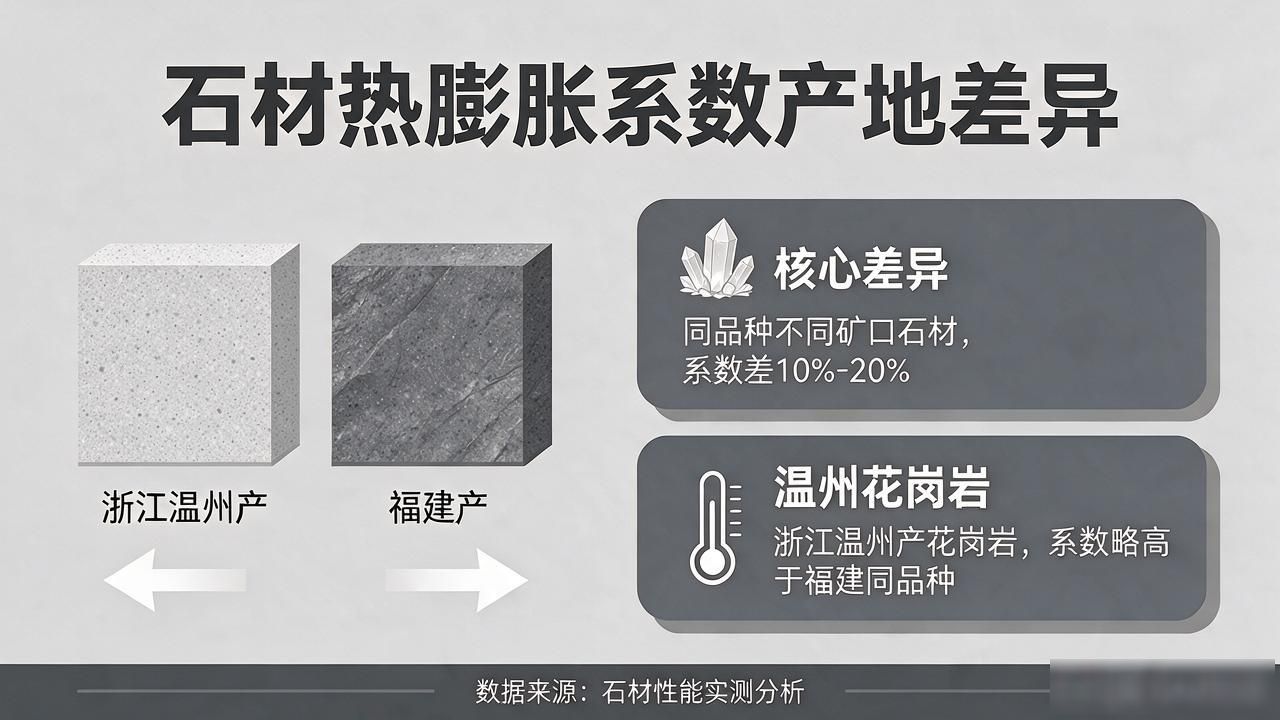

同样的那种石材, 处于不同产地时, 其热膨胀系数是一样的吗, 非也。同一品种但来自不同矿口的部分石材, 矿物成分以及晶体结构存有差异, 热膨胀系数或许相差百分之十到二十。浙江温州地区所产的花岗岩, 跟福建地区那种同品种石材相比较, 热膨胀系数略微高些。

难道热膨胀系数高的那种石材就绝对不允许用于外立面吗? 并非绝对不能用, 然而得强化构造方面的举措才行。举例来说, 要减小板块的尺寸, 加大伸缩缝的密度, 选用弹性高的密封胶, 设定合理的挂点间距等等。宁波曾经可是有项目成功地运用米黄大理石来做外立面的, 不过其板块尺寸被控制在六十乘六十厘米以内。

受到热膨胀作用的石材, 会对室内地暖的使用造成影响吗, 室内地暖环境具备相对稳定的温差情况, 通常是在十度至三十度的范围之内产生波动, 这种波动对于石材热膨胀所形成的影响, 远远小于户外环境, 将大理石应用于地暖地面是具备可行性的, 不过需要留意地面整体伸缩缝的设置情况。

行业总结

不同种类石材的热膨胀系数存在差异, 此差异乃是工程选材时极为重要的技术依据, 花岗岩的热膨胀系数是最低的, 其具备最好的热稳定性, 因而适合于宁波地区户外的大面积应用, 大理石的热膨胀系数相对偏高, 所以需要对板块尺寸以及使用环境予以严格控制；石灰石的批次稳定性欠佳, 故而本地户外工程应当谨慎选用。

浙江宁波区域的气候特性呈现出夏天炎热、冬天寒冷的状况 , 而且温度差异的波动幅度较大 , 从事石材工程时更要着重关注热膨胀系数方面的匹配程度。唯有运用科学方式挑选材料, , 进行合乎情理的构造设计, , 采用规范的施工工艺, , 才能够保障石材工程具备安全性能与长久保持不变的特性。
