地暖石材深化图纸标注要点全解析

采暖地面用石材的工程, 是宁波当地给家庭住房及工装项目时常有的需求, 好多业主以及施工方在开展石材铺设工作时, 常常由于图纸标记不清楚致使后续施工出现状况。一套完整的地暖石材进一步深化的图纸, 不但必需清楚表明石材的排列方式, 还得标记尺寸、预留缝隙、加工细节等关键信息。下面依据本地多年工程方面的经验, 体系化地整理地暖石材深化图纸所要标注的核心内容。

##地暖石材排版图标注要点

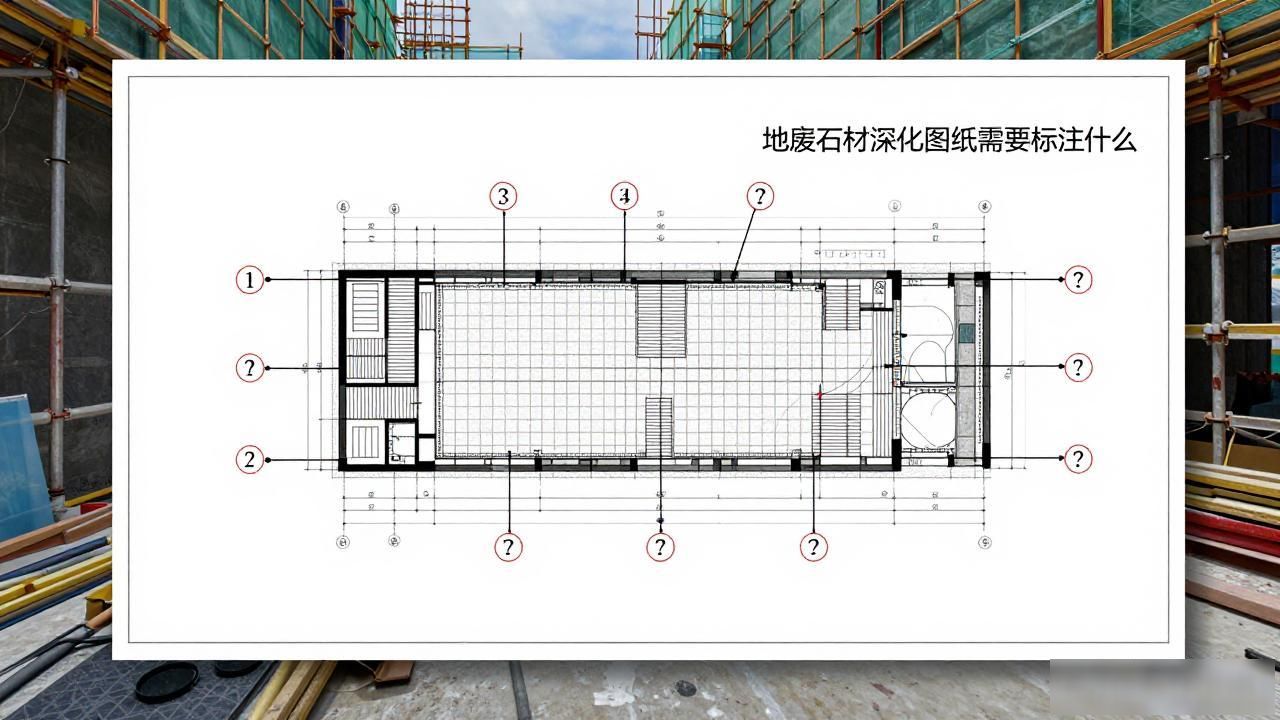

涵盖地暖石材的排版图, 是整个深化所需图纸中的基础部分, 其与后期施工呈现出的效果, 以及材料被利用的比率, 有着直接的关联。在图纸之上, 需清晰地标明石材开始处的位置, 一般是从房间中央位置或者主入口着手进行排版, 以此来防止边角部位出现狭窄的条状石材。进行标注期间, 要交代清楚每一块石材的长度与宽度尺寸, 还有相互之间的位置关系, 从而使得施工方能够精准地实现对位。

要是处于地暖那种场景, 排版图得去标注和地暖管线之间的相对位置。石材切割开口要回避主管道那一区域, 局部小范围的切割能标注具体的尺寸以及形状。宁波地区有着较多潮湿的环境, 排版的时候还得考虑排水坡度的方向, 在图纸上面用箭头去标注坡向以及坡度值, 一般是0.5%-1%的找坡。

排版图里的石材纹理走向得注明, 天然石材有着独有的纹理走势, 图纸当中要用箭头表明纹理方向, 使之跟现场实际铺设方向维持一致, 如此既能够确保整体视觉效果, 又能够防止因纹理错乱致使的返工浪费。

##地暖石材铺贴图标注规范

细化所基于的排版图之上的铺贴图, 要标注更为具体的施工信息, 每块石材的编号得清晰标注与之和加工清单一一对应, 以此方便现场进行核对以及定位呢, 对于异形石材或者特殊部位的石材, 要独立编号并注明比如倒角、磨边、开 槽等工艺细节的加工要求。

在地暖环境当中的铺贴图, 仍旧是需要去标注层间构造信息的。结构楼板属于最底层, 自下而上, 接着是地暖管线, 而后是回填层, 再之后是防水层, 跟着是粘结层, 最后是石材面层。各层次要在图纸里运用图例来加以区分, 同时还要标注厚度数值, 以此保证施工的时候不会遗漏关键层位。在宁波本地部分老房改造项目里面, 由于没有标注回填层厚度, 进而致使石材铺贴完之后出现了空鼓问题, 这样的一些案例是值得予以重视的。

对于铺贴图里的粘结材料种类, 也是务必要进行明确标注的, 在其中, 地暖情形之下的环境温度会出现较大幅度的变化, 而普通的水泥砂浆鉴于此容易裂开并脱落, 所以这种状况下应当采用柔性粘结剂或者专用的石材胶来进行粘接, 在图纸之上需要注明粘结剂的型号或者技术参数, 只有这样现场施工才能够依照标准去执行, 进而避免因为材料选用不当而产生后期空鼓脱落这样的问题。

##地暖石材留缝与伸缩标注

温度变化之下, 地暖石材会出现热胀冷缩的情况, 留缝处理乃是图纸标注里重点内容当中的一项。每条缝隙的宽度得明确予以标注, 一般而言建议留缝2至3毫米, 要是缝隙过于狭窄就极易致使石材受热之后受到挤压从而起拱。在图纸之上应当运用标注线清晰地指示出缝宽, 并且要在说明栏内注明使用的是何种填缝材料。

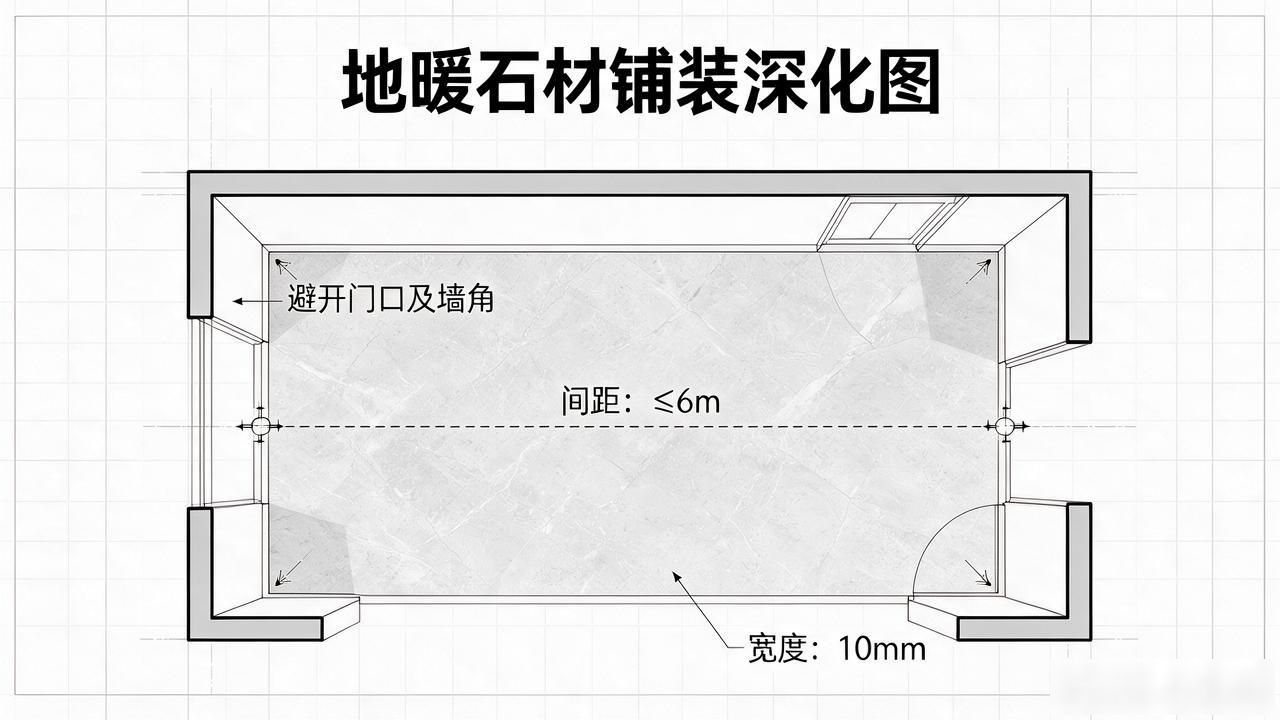

伸缩缝设置的位置以及尺寸, 同样需要在图纸之上进行标注, 对于面积比较大的铺装区域而言, 应当设置具有间断性的伸缩缝, 其间距一般而言不会超过6米, 伸缩缝所处的位置需要避开门口、墙角等敏感区域, 并且要在图纸上凭借特殊符号来进行标示, 在施工的时候要预留足够的空间用以填充弹性材料。

宁波当地气候特性为夏季高温且高湿, 冬季湿冷, 温差改变显著, 石材伸缩量相较于普通地区更大, 图纸标注之际建议适度地放宽留缝标准, 缝隙宽度能够选取上限值3毫米, 保障石材在温度变动之时拥有充足的伸缩空间, 防止后期出现开裂或者起拱。

##地暖石材加工节点标注

石材在墙面、柱体、门槛石等交接部位的收口方式以及具体加工尺寸的标注, 是深化图纸里加工节点标注的重要内容, 这对于确保石材现场拼装效果起着关键作用。就如踢脚线处, 可选择L型一体加工或者现场拼接的方式, 而在图纸里必须清晰明确地标注出具体的做法。

关于地暖出风口、检修口等特殊部位的石材加工, 是需要在图纸上详细标注的。这些位置一般是要进行开孔或者镂空处理的, 其开口尺寸以及边缘处理方式都必需清晰予以标注。在宁波融诚石业过往所经历的项目当中发现, 有部分施工方因为图纸未对开孔位置进行标注, 从而致使现场需要返工切割, 这既对工期产生了影响同时还增加了成本。

石材进行倒角以及磨边的工艺, 同样是需要予以标注的。在地暖的边缘位置处的石材, 通常情况下是需要去做45度拼角或者是圆边处理的,其目的在于防止锐角出现碰撞从而导致伤人情况发生。在图纸之上, 应该注明倒角的角度、宽度尺寸, 还有包含表面处理方式, 像是哑光面、防滑面等等, 以此来确保施工能够符合安全以及使用要求。

##地暖石材相关常见问题

用以标注不明确的地暖石材深化图纸能引发后续施工问题, 以下是宁波本地工程里常见的几个疑问。

要是碰到图纸所标注的石材尺寸跟实际到货的情况不一致该咋办, 其中图纸之上标注的尺寸是净尺寸, 并不包含加工余量, 加工的一方在进行切割的时候应当留出二至三毫米的加工余量, 在现场安装的时候再去进行精确的调整, 要是发觉尺寸偏差比较大, 那么就应当及时跟厂家进行沟通, 核对一下图纸以及加工单是不是一致。

在地暖工程里, 石材铺贴完成之后, 出现了空鼓这种状况, 其来源是什么呢? 空鼓这一问题, 大多是由于粘结层这一施工环节不符合规范要求, 或者留缝不够充足而引发促成的。在图纸之上, 应当对粘结剂的用量以及施工手段进行标明表述, 身处施工现场的施工人员, 必须严格依照图纸来予以执行落实。要是察觉到有空鼓现象已然出现, 那就应当及时去检查, 看一看是否是因为缝隙过小, 从而致使热胀冷缩这种情况产生挤压所造成的。

避免石材纹理方向标注错误该怎么做呢? 施工之前, 要去核查核对图纸纹理方向跟现场实际需求是不是一致。建议在实施加工之前开展提前排版, 在确认纹理走向没有错误之后再开展正式加工。宁波融诚石业于多个项目里使用实物样板确认方法, 保证纹理方向同图纸标注完全相符。

是不是要在图纸之上标记出地暖石材的防滑做出的处理呢, 可以这么做吗? 针对卫生间、厨房等那些比较潮湿的区域而言, 图纸上面应该清楚地标明防滑的等级以及表面所做的处理方式。宁波当地潮湿的环境是比较多的, 所以建议去选用防滑系数不低于0.6的石材表面材质, 且要在图纸的说明栏目之中注明具体的要求。

地暖石材深化图纸的标注, 看上去好像很繁杂, 然而它却是保证工程能够顺利实现落地的关键所在。从进行排版定位开始, 再到留缝处理, 从加工节点直至特殊部位标注, 每一项具体内容都会直接对最终效果产生影响。结合宁波本地的气候特点以及工程经验, 规范化的标注, 不但能够减少施工过程中的返工情况, 而且还能够提升整体工程的质量, 为后续的使用提供更为可靠的保障。
