大理石做的楼梯踏步部位, 在那些处理石材的工程里面, 是最容易因为磨损而受损的地方。普通人每天都在上面走来走去, 还有清洗用的液体存在, 再加上宁波那边梅雨季节一直有的水汽, 这些情况都会让石头表面的粉化现象变快, 也会让颜色的差别变得更明显一点。

做防护施工这件事儿, 并不是简单地在表面刷一层涂层就完事了。它牵扯到的环节非常多, 比如要先处理好基层的表面, 再挑选合适的保护剂, 然后反复涂刷好几遍, 最后还得经过固化和养护的过程。这一条完整的步骤链条, 如果任何一个步骤做得不够充分或者偷工减料了, 那么最后呈现出来的效果就会被严重削弱。

大理石踏步防护怎么做

在施工开始之前, 必须把踏步的表面彻底清理干净。需要使用工业级的碱性清洗剂, 这样才能去掉上面残留的水泥浆和油污。之后要让它自然地干燥至少48个小时, 然后再进行施工操作。涂刷的时候, 要按照由下往上、由内到外的顺序来进行。

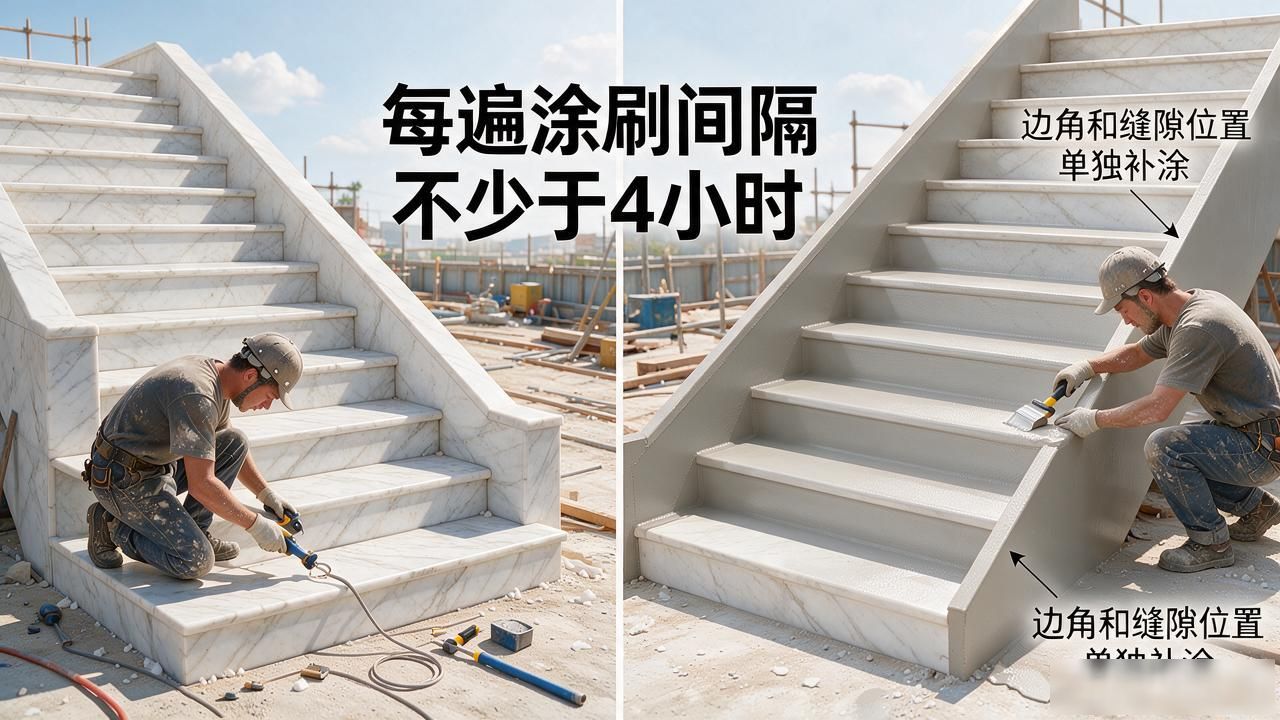

要先做踢面和踏步底边这部分, 然后再处理踏面和侧立面板。每一遍涂刷之间, 间隔的时间不能少于4个小时。一般情况下, 要做两到三遍。对于边角和缝隙这些位置, 需要单独再补涂一次, 这样能保证覆盖得很均匀。

踏步防护施工顺序是啥

弄错顺序的话, 防护层马上就会在后面的施工步骤里被破坏掉。正确的做法是把开槽、粘贴、填缝、磨平、清洗、防护、固化和验收这几个环节按部就班地做好, 每一步都紧密相连。

很多工地为了图省事, 把防护这一步挪到磨平之前去做, 结果打磨的时候把刚做的防护层给磨掉了, 这样之前的努力全都白费了。填缝用的云石胶里含有碱性的成分, 如果它还没有完全干透就开始刷防护剂, 两者会发生化学反应, 导致表面出现发白和起雾的现象, 这种事很难修补回来。

防护剂选型看哪些指标

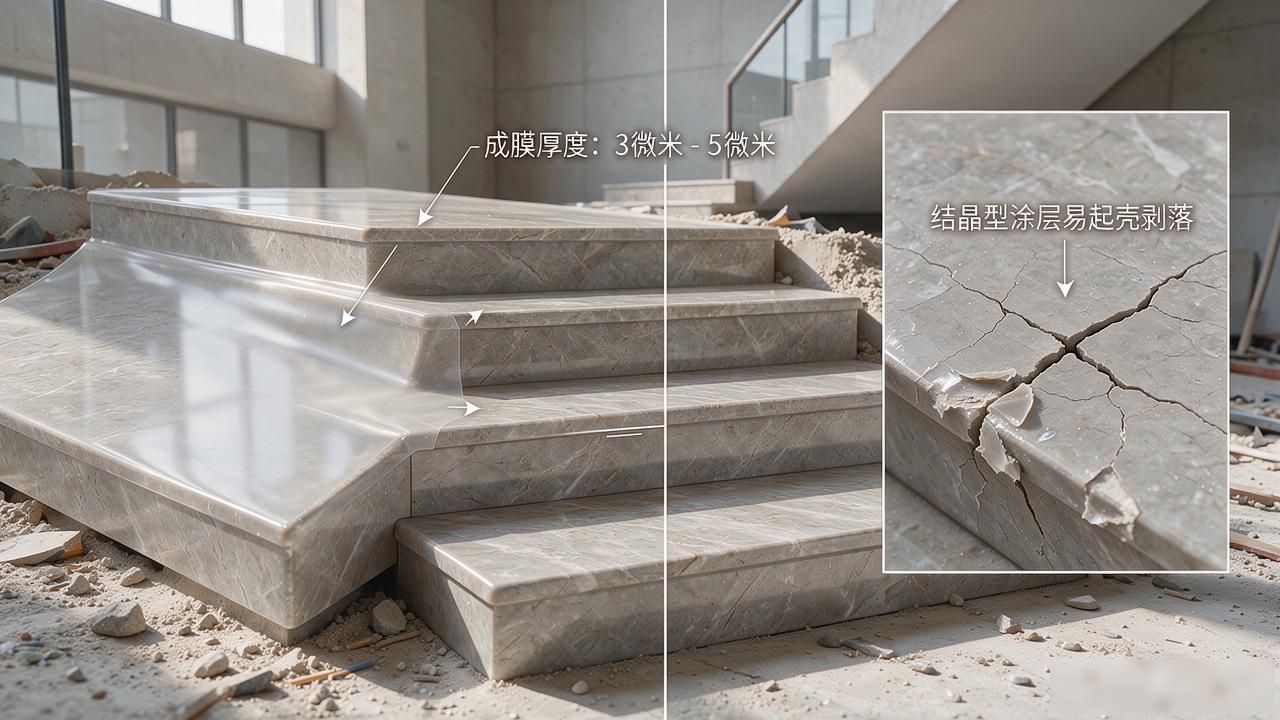

渗透型的疏水疏油剂, 特别适合于处理天然大理石的表面。它的成膜厚度, 通常控制在3微米到5微米之间。使用这种材料, 不会改变石材本身的光泽度。此外, 石材的防滑性能, 基本也不会受到影响。相比之下, 结晶型的涂层, 如果用在大理石上, 容易出现起壳、剥落的问题。

所以, 在做工装项目的时候, 要非常谨慎地选择这类产品。在进行选型工作的时候, 重点需要关注三项核心的参数。这三项参数是固含量、接触角的变化值, 还有耐碱等级。关于浙江地区的工装项目标准, 一般情况下, 要求材料的耐碱性能不得低于pH12。同时, 接触角提升幅度也要达到20度以上。此类参数对标在宁波本地的工装项目中, 是已经有成熟的规范应用的。施工队要按照实测数据来校准涂刷遍数。

宁波潮湿天防护有啥不同

在宁波, 因为回南天和梅雨季节的空气湿度会长时间高于百分之八十五，所以防护剂的固化速度会变慢一倍以上。必须把固化的周期从原来的七天增加到十四天。在这期间, 要严格禁止踩踏或者用湿拖布拖地。

在涂刷之前, 必须使用温湿度计来确认石材的含水率低于百分之八。如果不这样做, 封闭在里面的水汽会让防护层出现气泡并且脱落, 这样前面的工序就全都白费了。在宁波融诚石业的双厂区标准化工艺里面, 因为考虑到本地的高湿环境情况, 所以额外增加了施工完成后的72小时含水率复测环节。这一做法是为了确保固化工作彻底到位之后, 再进行放行处理。

大理石踏步起砂怎么防

石材表面起砂的根本原因, 在于表层含有钙质的物质被酸性清洁剂反复溶解, 从而发生了粉化和脱落的现象。要预防这种情况发生, 主要依靠两道措施。首先是在施工阶段把防护工作做扎实, 其次是日常清洁时只能使用pH值在6.5到7.5之间的中性清洁剂, 绝对禁止使用酸性除垢剂来处理。

如果踏步已经出现了起砂的情况, 仅仅补充涂抹防护剂是没有作用的, 必须优先进行晶面硬化处理, 让松散的表层重新烧结并变得密实, 然后再完整地走一遍防护流程, 这样才能够使石材得到恢复。

它结合了本地多年的项目落地经验, 宁波融诚石业始终用标准化工艺来适配宁波的各类石材工程场景, 这样做是为了给本地石材的落地工作提供规范化的参考依据。
