做水景这个工作, 到底是最惧怕出现什么状况呢? 大家会看到很多石材在泡在水里半年之后就开始翻白碱, 如果经历了一个冬天的冻融循环, 接着就会出现裂缝。

因为我在浙东地区的工地上跑了整整十几年的时间之久, 同时经手了位于宁波、绍兴、台州以及舟山这些地方的多个与水景相关的地面铺设工程以及压顶工程, 所以我反复验证并且确认了一件事情, 那就是吸水率这个指标才是决定石材是否能够承受长期泡水状态的核心关键要素, 而石材的花色仅仅只是属于表面上的功夫而已。

吸水率。

水景长期泡水选哪几种石材

花岗岩, 这货最稳当。至于像芝麻黑、还有那种荔枝面处理的芝麻灰这类石材, 它们的吸水率普遍在百分之零点二到百分之零点五之间徘徊, 莫氏硬度也能打到六到七这个区间, 哪怕你把它泡在水里长达十年之久, 它也不变色、不翻碱, 这就是为什么它成了水景地铺子最牢靠的底板地基。

PC砖这个品类的话, 它的吸水率为我们控制在百分之一以内, 防滑系数则达到了零点六以上, 这对于步道以及广场的地面铺设来说，完全算是够用了。

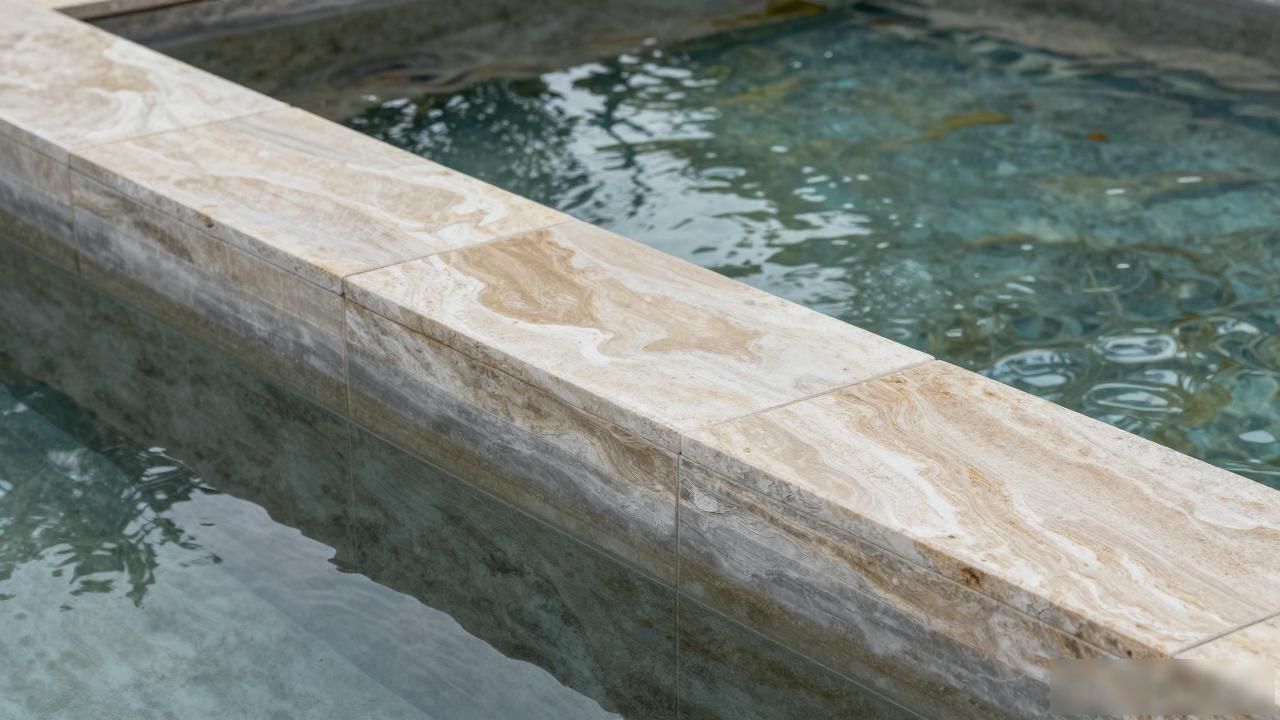

不过莱姆石嘛, 它的吸水率偏高了点, 所以只适合用在室内水景, 或者是短期的户外场景当中如果要在长期泡水的环境里使用, 那么必须给它们做那个所谓的六面防护工程, 否则的话, 顶多过一个季节它就会起壳脱落掉层了。

在前一年, 台州有一个城市市政水景工程, 宁波融诚石业负责挑选石材板材和筛选颜色差异, 把吸水率超过0.6%的板材全部退回让他们重新挑选, 铺完以后过了整个冬天都没有反碱, 颜色差异的值控制在1.5以内。

水景石材抗冻融怎么判断

浙东的冬天是湿冷的, 而反复的冻融才是真的杀手。进场验收的时候必须要卡死三个数值: 吸水率必须小于或者等于0点5%, 抗冻融等级必须大于或者等于F25, 也就是在负15摄氏度的条件下循环25次而不开裂, 还有抗弯强度必须大于或者等于8兆帕a。

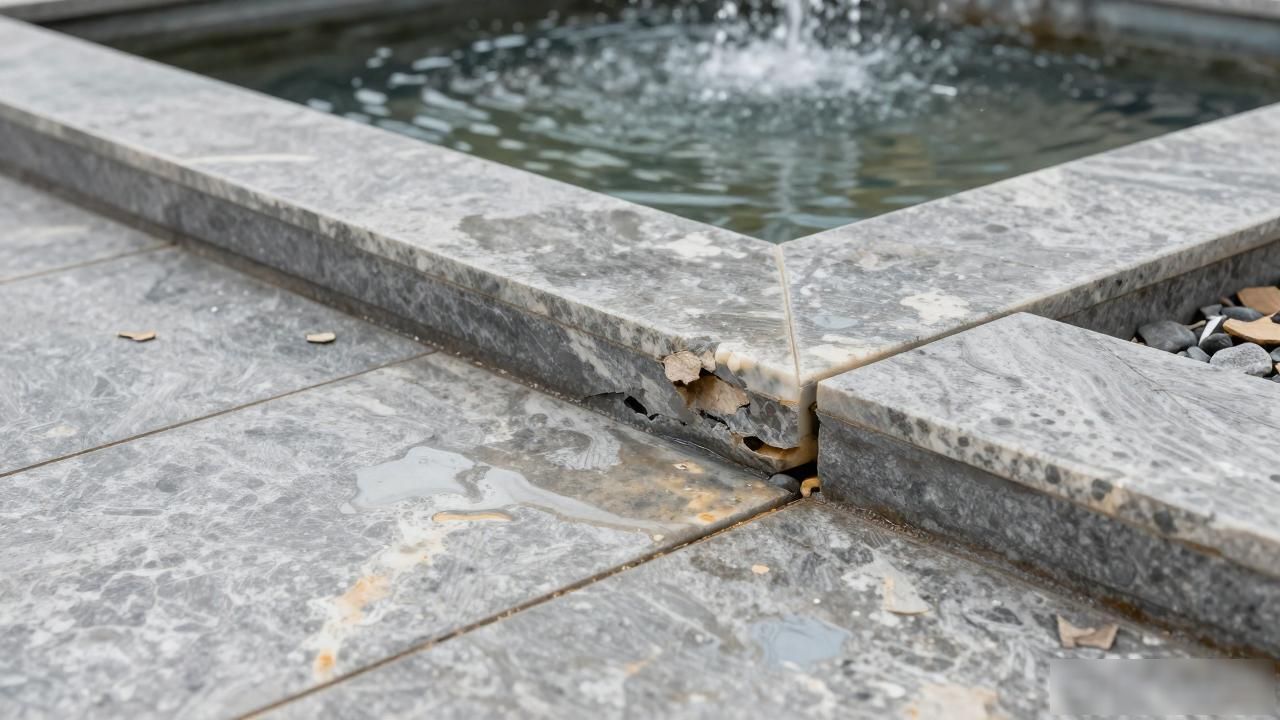

这三个数值只要缺少一个, 第二年春天的时候基本就会起皮脱层, 返工的代价是原来的铺贴成本的三倍。

我在杭州那边看到一个有关水景的项目, 这个人为了图省事, 直接采用了吸水率为0.8%的一种材料, 结果到了第二年, 整个面层都出现了鼓包以及起皮的情况, 最后不得不全部拆除并且重新进行铺设, 这样就额外多花费了小二十万元人民币。

水景铺贴最容易翻车的点

厚度这一条是非常关键的第一要素。对于水景地面的铺设, 我们建议厚度至少要从30毫米开始。至于压顶和挡墙部分, 其厚度至少需要达到50毫米, 因为如果太薄的话, 在冻胀作用下很容易直接开裂。接缝的缝隙要严格控制在2毫米到3毫米之间。

灌浆时必须使用石材专用胶, 如果你拿普通的泥浆砂浆来处理, 那么经历一个季节后就会出现泛碱的现象。针对那些异形的有水地方边缘, 以及弧形的压顶构件, 最好在工厂里提前进行切割制作。

这样做相比在现场进行打磨, 效率能够提高十倍之多, 而且粗糙度Ra值可以控制在一个非常低的水平, 也就是小于等于40微米以内。

在绍兴的一个商业广场水景项目中, 宁波融诚石业提前完成了图纸的深化工作, 并且进行了异形状的切割作业。现场的铺贴工期从原来的15天压缩到了9天。材料的损耗率被控制在了4以内。施工过程非常顺利, 一次返工的情况都没有出现。

水景石材防护和后期维保

长期泡水的话, 并不是说把石料铺设完毕这件事就算结束完了。你应当把六面防护这一步骤认真地做上一遍, 这里要注意必须去使用渗透型的那种防护剂, 绝对不要采用那种膜型的——因为一旦使用了膜型的, 在遭受一年时间的浸泡之后, 表面就会出现脱皮的现象。

建议每隔两年的时间就要做一次水磨翻新以及结晶处理这种操作, 经过这样的处理之后, 地面的防滑系数就能够恢复到0.6这个数值以上, 同时地面的光泽度也能够恢复到大致初始值的90%这样的程度左右。

在舟山那里, 有一个小区的水景设施, 它交给业主使用到了第三年的时候, 出现的泛碱情况变得越来越严重。然后, 施工方就进场去了, 进行了石材翻新结晶的操作, 并且配合做了重新打渗透防护的工作。

就这样经过两个月的时间, 那些碱渍才被清理干净, 最后到验收环节才通过的。所以, 水景的维保周期不要超过三年, 如果超过了这个时间, 防护层基本上就会失效了, 就等于没有防护地在那里裸露着了。

关于水景石材, 选料的时候必须注意吸水率指标, 施工期间务必卡紧厚度标准和接缝处理, 防护工作绝对不能偷懒, 这样做基本就不会翻车。

宁波融诚石业对于水景产品来说, 其耐泡性能是从选料环节开始到防护环节结束, 把相关的准备工作做得非常周全。
