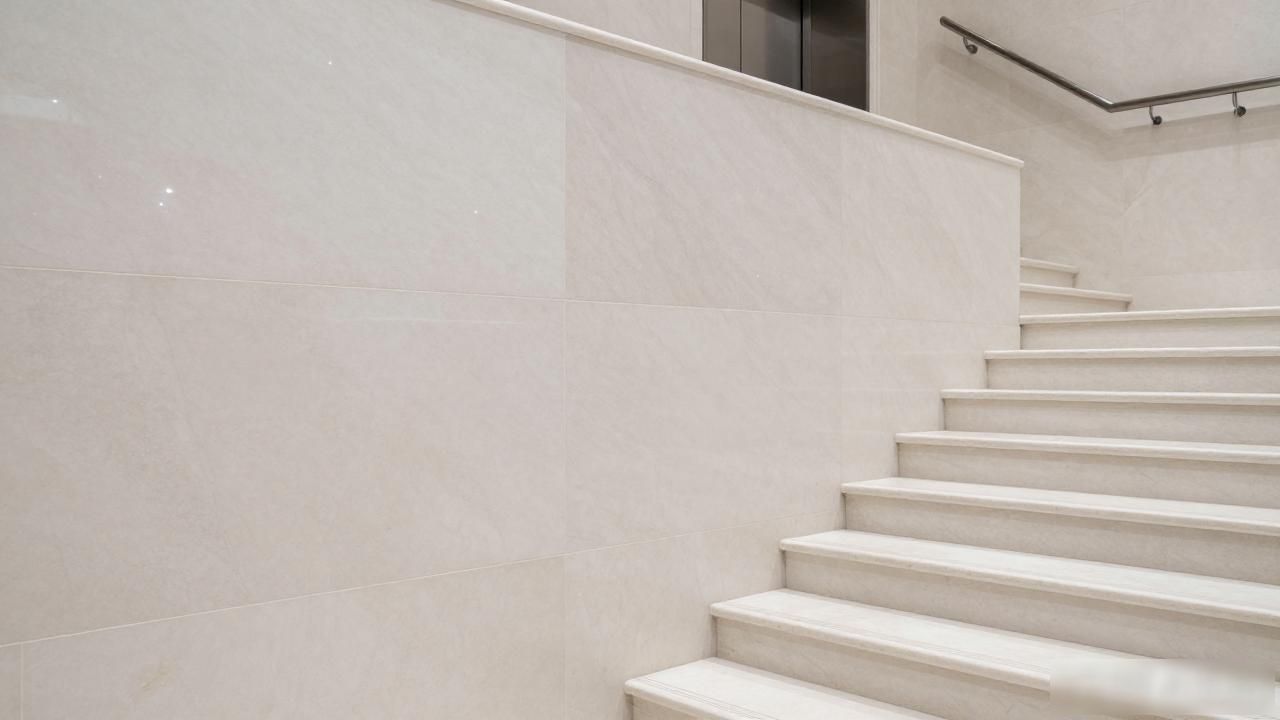

使用同一种石材既用于电梯厅的干挂墙面, 又用于楼梯踏步的地面铺装, 这种操作导致完工后出现色差, 并且效果很糟糕, 这是我从事该行业十几年以来最常见到的客户投诉情况。去年在宁波的一个精装修项目中, 项目方对G603芝麻白石材进行了应用, 其中电梯厅部分做了干挂处理, 而楼梯踏步部分做了地面铺装。

施工完成之前, 肉眼观察看不出明显差别, 但是施工完成后测量色差值达到2.3, 最终甲方拒绝接收这些工程成果, 由此导致的返工工作拖延了二十天时长。涉及色差、接缝收口、石材厚度以及防滑性能方面的问题, 都是在这个环节中无法回避的关键点。

石材色差怎么控

同一个矿口开采出来的石材, 其不同批次之间的色差现象是客观上一直存在的。当电梯厅需要干挂的板材数量达到几十块, 或者楼梯踏步的数量从十几级增加到几十级的時候, 一旦将不同的料混合使用, 就会导致整体 出现大面积的花乱状况。

因此必须严格要求做到所有材料都源自同一个矿口, 并且属于同一个切割批次, 同时要满足≤1.5的这一标准指标, 以及光泽度不小于85度, 还要确保纹理走向保持高度的一致性。

在进行排版预加工的时候, 应当把两个区域的编号工作分开来做。去年在绍兴的某个人群密集商业综合体项目里, 电梯厅采用了干挂工艺的G682珍珠花白石材作为装饰面材, 楼梯踏步部位也选用了相同颜色且出自同一生产批次的材料。

宁波融诚石业在做板材选料这个环节的时候, 对不同色差的档次进行了封样处理。之后项目部拿着这些封样的色板, 在自然光照或者其他特定光源下进行反复比对, 等把石材全部铺设完毕后, 整体色调的一致性达到了合格标准，从而避免了后续的返工操作。

收口节点怎么不翻车

电梯厅地面和楼梯踏步的交接位置以及干挂阴角的地方, 往往是收口环节出现问题的重点领域。由于干挂板的厚度通常在15毫米到18毫米之间变动, 而踏步地面的铺装层厚度设定为20mm, 在侧面的拼接缝隙中需要预留2毫米的空间并填充中性胶。

为了避免后续出现失误, 必须在施工之前对节点图纸进行深入的细化设计, 确保龙骨的高程定位与找平层的水平面保持严格一致, 如果省略了这一步关键工作, 那么在装修材料铺设完成之后, 现场就会呈现出明显的错位和台阶状缺陷。

台州有一个项目在深化环节没有落实到位, 结果导致干挂板与踏步侧边的接缝出现了三毫米的错位情况, 业主为此接连反映了三轮 , 后来这个项目重新进行了深化设计, 宁波融诚石业这个单位把干挂龙骨以及地面找平层的每一个节点都进行了详细的标注, 最终使得收口缝隙被压缩到了小于等于一点五毫米的范围之内, 并且在验收环节实现了一次性通过。

石材厚度防滑怎么选

电梯厅所使用的干挂板材, 其厚度应当设定在15毫米到18毫米这个区间之内, 并且要求材料具备的抗弯强度不能低于25兆帕, 以此来确保挂件系统运行起来安全可靠。对于楼梯踏步处的地面铺设工程, 起步板材的厚度至少要达到20毫米。

在面对那些人流量比较大的公共区域时, 铺设的板材厚度必须要做到25毫米。在选择具有莫氏硬度6以上的大理石花岗岩材料时, G603、G682以及G318这些型号都是可以进行挑选和使用的。

防滑系数大于或等于零点六, 踏步的表面需要做火烧面或者做荔枝面, 粗糙度在四十到八十微米之间。六个面都要涂覆上有机硅烷防护剂, 吸水率可以从百分之一点二压缩到零点四以下, 经过五十次的冻融循环也不会出现粉化的现象。

在杭州有一个项目因为没有做防护处理, 到了第二年踏步表面就出现了起砂的情况, 后来重新做了六个面的防护处理而且还加了结晶处理才终于把问题稳定下来。

损耗工期怎么管

如果采用统一设计的方式, 材料的损耗比例会比分开选取材料的时候更高一点；在同一批次里面, 既要兼顾大板的用途, 同时也要照顾到小料的用法, 这种情况下损耗率处于8%到12%这个范围。要是采取分开选料的办法, 就能把损耗率压低到5%以内去。

踏步和电梯厅必须同步进场, 同时开始铺贴工作。如果库存时间超过两周, 那么色差风险会迅速升高。在验收过程中要逐块对色板。对于干挂板来说得检查背面槽位的偏差值是否在正负零点五毫米以内。对于地铺板来讲则需要检查其平整度是否满足两米靠尺小于等于一毫米的要求。

就是同批和同色这四个字, 在选料的时候把色差给锁死, 等到收口深化的时候把这些账目算清楚, 厚度还有防滑要根据不同的场景来做区分, 防护方面千万不要节省。如果把这四个步骤都做到了, 出现失误翻车的概率就会被压制到最低点。

宁波融诚石业 色差收口防滑 统一设计一次做对
