咱们在做外墙干挂的时候, 使用的是黑色系的石材。进场抽检的结果显示, 抗弯性能不达标, 并且色差也超过了标准。最后不得不把整面幕墙全部拆下来返工, 工期直接就白费了。

在黑色的花岗岩里面, 用量最大的型号是G676代码。但是很多工地只把它当作一块普通的黑石头, 对于关键的参数从来没有认真较真过。我干了十几年的石材生意, 现在就把关于G676的核心数据以及实际工作中踩过的坑一次都说清楚。

G676花岗岩的硬度和吸水率到底多少

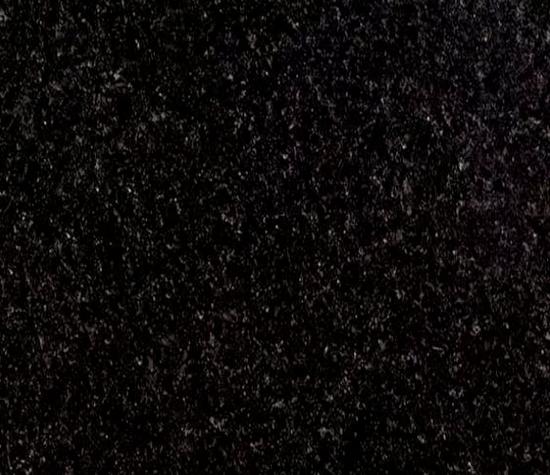

G676这款来自福建产的黑灰色花岗岩, 其莫氏硬度处于6.5到7的区间, 密度在2.70至2.75g/cm³左右, 吸水率是≤0.3%。这具体的吸水率数值究竟代表着什么样的含义呢?

简单来说, 当它被用于外墙干挂施工且恰逢梅雨季节时, 水分能够渗透进石材内部的量是非常少的, 这样就不容易导致因为冻融循环作用而使得表面出现起壳或者剥落的现象。

位于宁波的商业综合体外墙采用了干挂施工方式来安装石材, 其中的G676板材是在宁波融诚石业进行了色差分选的处理工作, 把色差控制在大于等于零且小于三点零的范围内, 石材经过了六个面的防护之后才被安装上墙, 在整个冬季期间都没有出现过泛白点的现象, 当业主进行验收之时, 并没有提出过关于石材茬口的任何异议。

G676批量供货色差怎么控

黑色系的石板是最怕出现同一批次的货源却包含两种不同颜色的情况。因为G676矿口的数量比较多, 而且来自不同矿区的地方在黑色和灰色的比例上存在着很大的差异, 所以超过3.5这个数值就变得非常明显, 当光面的石材被拼接在一起的时候，人眼的肉眼就可以直接看出其中的差异。

绍兴某个楼盘的大堂地面是铺设了G676这种材料的, 该项目的总工程师提出了一个要求, 说在同一个大的区域里面, 颜色的批次必须要保持完全一致。

在进入排版和预加工这个阶段的时候我们是按照矿口来进行分色的处理做法的, 也就是保证用同一个楼层的空间去使用来自同一个矿区的那些原料, 这样就让那些接缝的地方过渡得非常自然, 最后验收是一次性通过的, 没有出任何差错。

到了后来出现需要小面积进行补砖的这个情况的时候我们也是从之前留在现场的那个同一个小矿口的余料上面去挑选的这些材料因此没有出现过所谓的补丁色差这样的问题。

G676干挂幕墙抗弯强度够不够

在干挂工艺方面, 对于石材抗压弯强度的技术要求非常严格。以G676品种为例, 其顺着纹理方向的抗弯强度必须达到12MPa以上的水平, 而横着纹理方向的数值也能超过15MPa。

在选择连接挂件的时候, 建议采用不锈钢制成的SE式样式或者点式样式。同时, 石板的厚度至少要设定为20mm, 并且各个挂件之间的间隔距离是不能超出600mm这个范围的。

在台州某个市政广场的外墙施工部位, 选用的G676石材板厚达到了25毫米, 其尺寸余量是相当充足的, 然后呢, 宁波融诚石业这家公司是严格按照相关的图纸内容来做这个干挂排版工作的, 并且还做好了挂件定位标记, 在现场进行技术交底的时候是逐根核对安装间距和板材尺寸的, 等到板材上墙安装完成之后做了荷载测试, 测试结果是一次就合格的, 也没有出现所谓板缝开裂的问题。

G676户外地铺防冻防盐蚀怎么选

浙东地区的冬天气候非常潮湿且寒冷, 同时海岸附近的区域存在盐分侵蚀的情况。

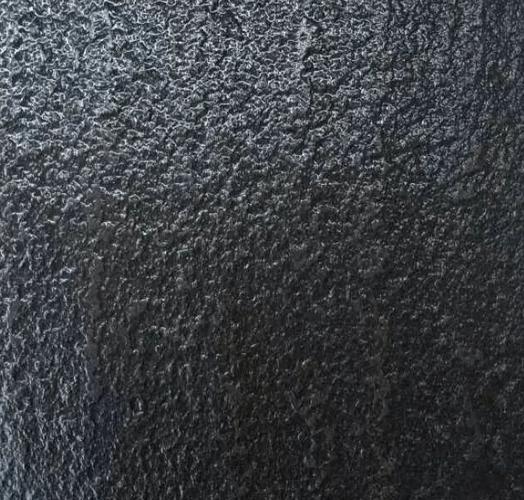

如果在G676这种环境下进行户外的地面铺设作业铺地砖, 那么其厚度必须至少要达到三十毫米以上, 也就是起步价是三厘米厚, 然后在表面处理方面要选择火烧面或者是荔枝面这样的工艺来保证防滑的效果, 让摩擦系数能够达到零点六以上, 只有这样才可以通过市政部门对于工程质量的验收标准检查。

在舟山某个园区里面, 它的步道那里用的是G676火烧面包边的这个材料。它进行了六面加防护的处理，还做了防滑的拉槽动作。交付使用两年以后, 工作人员去现场回访查看的情况表明, 表面位置没有出现明显的盐腐蚀产生的白斑现象。此外, 步道的边缘区域也没有发生起翘变形的情况。

G676六面防护和损耗率怎么算

G676这板材进了厂之后, 要先给它做六面防护, 这里用的是那种渗透型防护剂, 干了四十八个小时以后, 才能下料并且切割, 关于切割的损耗率, 正常的话是在百分之五到百分之八这个范围里, 如果是进行异形切割, 还有搞拼花的话, 这损耗就会达到百分之十二了。

在做项目预算的时候, 一定要把损耗率给算进去, 不要仅仅按照材料使用的净量去进行下单操作。如果遇到需要补充材料的情况, 出现了色号无法匹配的问题, 那根本原因往往就是因为在项目起始阶段预留的备用物料数量不够充足。

大家不要认为G676是万能黑石, 需要把硬度、吸水率、抗弯这几个硬指标都彻底搞清楚。选料的时候不翻车, 后面干挂地铺还有防护才能更有底数。

宁波融诚石业 让G676每一块都经得起参数核验
