这别墅里的酒柜, 它不是整面墙的, 就是那种独立放的柜子。因为石材做的台面, 长时间要承装好多酒瓶的重量, 还要每天拿出来放进去, 这就产生了震动。再加上南方那个梅雨季节, 湿气重, 容易渗进去。很多业主选好了石材, 就直接交给施工队去忙活了。结果过了两三年, 台面上就出现了暗裂纹, 边缘也崩角了, 接缝的地方还渗色了。这个根源, 往往就是在选材质没把事儿想清楚, 压根就没考虑到材质的特性和怎么加固的问题。这篇文章把别墅酒柜石材台面的事情, 从头到尾都给讲明白了。不管是选什么材料, 还是确定厚度, 再到加固的办法, 还有防潮的保护措施, 这些实际操作里的关键点, 全都涉及到了。宁波这个地方气候比较潮湿, 所以这份内容很适合用来指导具体的工程落地。

别墅酒柜台面选什么石材不裂

咱们现在得清楚一个事儿, 就是这个做酒瓶陈列柜用的石材台面, 它根本不是硬得越厉害就越合适。平时这瓶子里边放那些罐子, 还有那玻璃杯子滑来滑去的都算小意思了。关键还要去抵挡那种梅雨季节一来就潮湿、一干又缩回去这么个折腾劲头。你要是选那种虽然特别硬但没啥柔韧性的花岗岩, 像是这个黑金沙、英国棕之类的好例子, 开头那么一两年里头看着确实挺耐磨的, 但是你看宁波那边一到梅雨天湿胀这么个现象那就很明显了才过短短一两年的功夫你再去看看这个台面背面的位置很容易就弄出来一些肉眼看不太清楚的细小裂缝这些小口子会顺着那个石材本身的纹理一直往外延伸最后就变成了大家都看得见的暗条条线条。

适合拿来给别墅里的酒柜做装饰的石材, 实际上主要集中在两种类型上面。在第一类大理石的范畴里面, 像爵士白以及鱼肚白这种, 它们的特点就是纹理看起来非常细腻, 而且韧性相对比较好, 这一点是非常适配酒柜那种追求通透感的视觉需求的。在第二类花岗岩的范围内, 芝麻白和浅啡网这两中石材的特点是密度很高, 吸水的比率低于百分之零点三, 这意味着它们的抗渗透能力很强, 所以特别适合用在面积比较大的台面部分。在选择样本的时候, 把选出来的样品拿去对着光线, 然后进行一百八十度的旋转动作, 去看看背面这一侧存在不存在贯穿性的石纹或者层状的分离现象, 一旦发现有的情况就直接放弃它不采用。

把石材台面的边缘位置做成四十五度的斜边, 或者是弄成圆角的形状, 这样的做法肯定要比那种直角边更抗打，不容易被碰坏。要是那个酒柜里面装了玻璃层板, 那么就在石材台面下面的那一排留出大概两毫米到三毫米这么宽的一个工艺槽, 把玻璃板给嵌进去之后让它受力变得均匀一些, 免得因为玻璃压着石材质地较硬的地方而出现局部应力太集中的情况, 也就不会导致石材出问题了。

别墅酒柜台面加固怎么做才稳

加固它不是仅仅在台面的下面去打几根钢龙骨就完事儿了的。因为酒柜台面的跨度通常是在一点二米到二点四米之间的, 你要是超过了点五米还不做中间的支撑, 那石材自身的重量再加上日常使用的负载, 就像是一个柜子的红酒加上玻璃层板就会轻松超过八十公斤, 这样一来会让台面中部产生挠度的现象的, 时间若是长了的话背侧就可能拉裂了。

通常的办法是将结构胶涂抹在台面的整个底部, 要求胶水涂得满当, 保证没有任何空洞或者鼓包的情况, 同时严格控制那一层胶的厚度保持在三毫米到五毫米之间。

如果这个台面的跨度超过了1.5米, 那么在中间位置必须要额外增加一根方管或者是不锈钢龙骨, 其中方管的截面规格是50乘50毫米, 另外也可以选用C型钢作为龙骨来使用。这根固定的龙骨必须利用膨胀螺丝牢牢地锁死在墙面上, 而且彼此之间的间隔距离绝对不能突破600毫米的限制。

至于台面和柜体相互接触的地方, 还需要在这两者之间垫上一块厚度达到了3毫米的EPDM橡胶垫, 这一举措的目的主要是为了释放产生的应力, 同时还起到了切断潮气的双重保护作用。

许多工程队为了偷懒省事, 直接就用那种水泥砂浆去把台面粘在柜板的板面上。等到这水泥真的凝固变硬之后你会发现它就特别吸雨水。梅雨季节那个湿气呢它是顺着砂浆里面的很多细小毛孔往上方钻的。这就导致那块石头底部的时间长了都处在很潮湿的环境里。结果就是连接的地方黑乎乎的, 连装柜子的板材都开始发霉发烂了。这可是我们在宁波这一带给酒柜台面翻修施工的时候, 最容易见到到的一个毛病。

别墅酒柜台面厚度怎么选

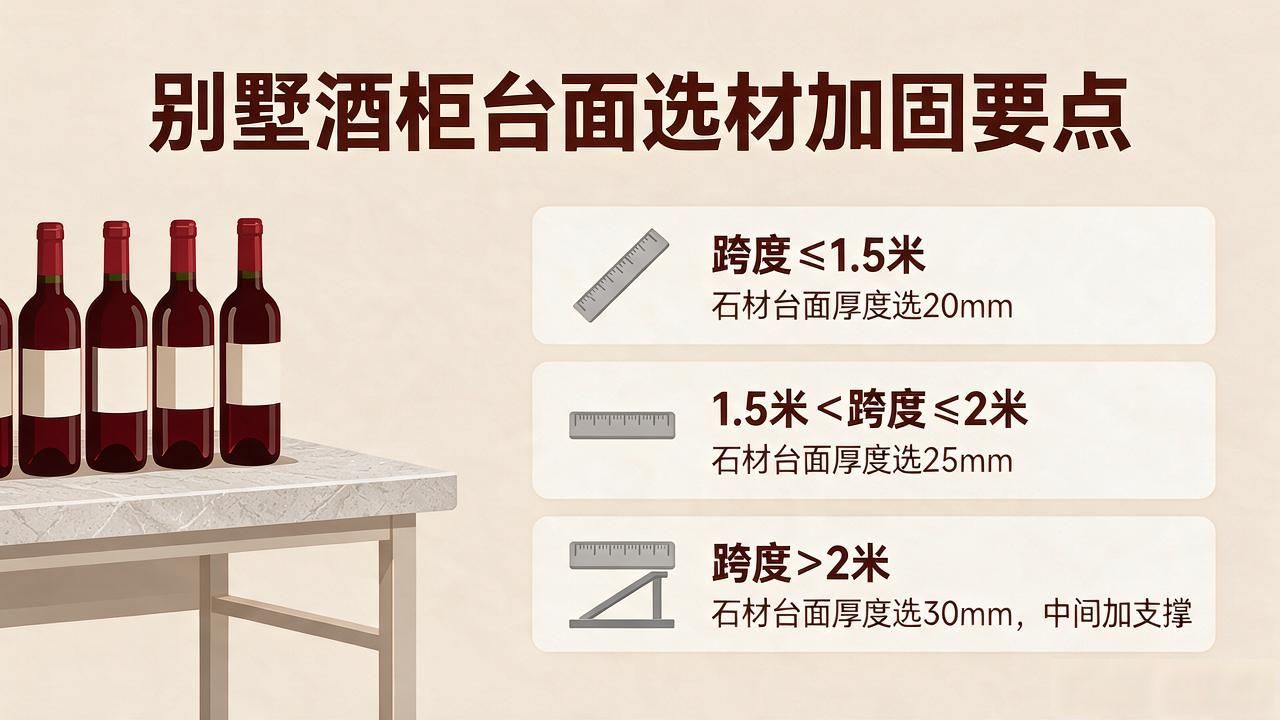

台面并不是厚度越大就会越让人放心。关于酒柜台面的常规厚度通常为20毫米, 当跨度在1.5米以内时, 使用20mm已经完全足够；当跨度处于1.5米到2米之间时, 建议使用25mm的厚度；而当跨度超过2米时, 必须采用30mm的厚度, 并且在中间位置增加支撑结构。如果板材过厚, 会导致运输和安装的成本显著升高, 同时柜体铰链以及五金件的承载压力也会随之急剧增大, 在这种情况下, 使用厚度仅为12mm到16mm的板材来制作柜体主体, 是完全无法承受30mm厚台面的巨大自重的。

厚度规格必须跟加工工艺相互配合。对于二十毫米厚度的石材来说, 如果是用来制作罗马柱边或者波浪边这类异形的线条, 那么边缘部分最小的曲率半径绝对不能够小于五毫米, 如果达不到这个数值的话, 那么在加工的过程里就会导致边缘出现崩口的可能性大大增加。我们在定制吧台的台面的时候, 一定要把关于边型的专门图纸以及设定的厚度参数同步提供给负责加工的一方, 以此来杜绝这样的情况发生, 也就是防止到真正安装的时候才突然惊觉所要求的工艺其实是根本无法实施的这回事儿。

别墅酒柜台面防潮防护怎么做

宁波的梅雨季节, 每年从5月一直持续到7月, 时间长达一个多月。在这种环境下, 由于室内外湿度常年保持在百分之七十以上, 石材台面即便满足规定的吸水率标准, 也会受到高湿环境的长期影响。这就导致其表面光泽度逐渐下降, 而在颜色较深的石材接缝部位, 则容易形成令人困扰的水渍痕迹。

对石材进行防护处理时, 具体分成了两个层次。先在石材的六个面上全面涂刷渗透型硅烷防护剂, 这六个面包括了背面以及四个侧面, 每面都刷两遍, 每次和下次之间的间隔时间是12小时, 目的是让防护液充分渗入到石头体的内部, 并形成一层能够抗拒水流渗进去的保护层。对于台面和墙体、还有柜体接触的地方存在的缝隙, 要用中性硅酮密封胶来收口封闭, 绝对不能使用玻璃胶, 因为玻璃胶用不到半年时间就会变得发黄。另外, 在柜台下方的板材表面上, 先刷一遍防水底漆, 然后再把板和封好, 这样做是为了阻断湿气从板材向上蔓延移动的路径。

梅雨季这个阶段结束之后, 大家可以用那种干燥、柔软的棉布, 去擦拭台面, 目的就是把可能残留的水渍给避免掉。

在平时的清洁工作里, 建议选用 pH 值大概在 7 左右的弱碱性清洁剂, 这是因为酸性清洁剂具备溶解石材表面钙质的特性, 如果长期使用, 日子一长, 积累久了, 就会出现台面发雾的现象, 同时原本光滑的抛光面也会随之消失。

别墅酒柜台面常见误区有哪些

很多人容易陷入一个高频误区, 他们会把酒柜台面和厨房操作台混为一谈。关于厨房台面这个概念, 它需要能够抵抗油污, 也能抵御酸碱腐蚀的影响, 所以在材料选择上, 石英石或者花岗岩是较为合适的选项。相比之下, 酒柜台面在设计时, 更多是在追求一种视觉上的美学效果。

在大方向的主流行业中, 大理石是最普遍采用的选材类型。当然, 使用花岗岩作为酒柜台面这种技术手段也不是完全不可行的。

然而, 从实际体验来看, 这类石材的纹理通常显得十分粗犷, 色调又会偏向冷硬的感觉, 这种特质在与别墅酒柜那种暖色调木材制作的柜体结构进行沟通搭配时, 如果还配合玻璃层板, 很容易在视觉上产生非常强烈的割裂感表现。

大家容易犯一个错误, 就是认为台面和柜体可以一次性安装到位。正确的做事顺序应该是先安装柜体, 然后调平, 接着进行验收, 之后再把石材台面单独吊起来安装。因为台面这种成品大板, 重量普遍都在40到80公斤左右, 如果把它和柜体放在同时施工, 那就很容易磕碰到柜子表面的装饰层, 等后面想修补的话, 花的钱不会少。

我们结合在宁波本地的石材工程方面的多年落地经验, 觉得宁波融诚石业在开展酒柜台面类项目的时候, 是存在一套标准化流程的, 这套流程覆盖了从石材选样到厚度核算再到龙骨加固和六面防护这些环节, 正因为这样, 在本地潮湿的环境下, 台面长期不裂的案例占的比重就比较高。

关于别墅酒柜石材台面怎么选材料, 还有怎么加固, 核心逻辑其实就三条。第一是材质的韧性要和本地的气候条件相匹配, 第二是跨度得和支撑结构相对应, 第三是要把防护措施做在前面, 不要等到出问 题了再去补救。如果把这这三条做到具体的参数里, 那么台面用个十年八年的功夫而不至于出问题, 这完全是可能的。我们结合在宁波这边多年做项目、把产品送到用户身边的实际经验, 宁波融诚石业公司一直坚持用一套规范的、像标准动作一样的施工工艺, 去配合应对宁波市面上出现的各种需要搞石材工程的现场情况, 专门为了让大家在挑选喝酒时用的台子的台面材料, 以及怎么把这些东西固定牢靠这两件事上, 能够找到一个可以参考的、标准化的做法。
