在异形石材的工程里面, 从最开始方案一直到最终落地执行这个过程中间。深化图纸起到了连接设计和现场施工这两个环节的核心作用。要是图纸核对的时候该查的没查到位, 就会直接导致加工出现偏差。还会造成拼缝对不齐的情况发生。

最后工期也会被拖延耽误。接下来就把这篇文章写成了这样。拆开来讲那些在异形石材深化图纸核对环节里面特别容易漏掉的实操要点。把这些提供给做项目管理的人还有负责加工环节的人看, 给他们参考。

异形石材图纸怎么核

我们要去核对异形石材的深化图纸, 这个时候绝对不能只看平面尺寸, 对于每一块异形的板材都必须要标注出它的展开面积以及轮廓线, 还有关键位置的点位坐标, 这些标注的精度通常要求误差得控制在正负零点五毫米的范围以内, 要是缺少了任何一项关键性的数据, 加工方就只能够凭借经验去进行估算了, 这样一来成品的合格率就会有明显下降的风险。

在实际进行核对工作的时候，我建议你这么做, 把图纸拿出来, 再配合BIM模型或者三维放样, 一块板一块板地对照着看看, 先确认每一块板的轮廓线是不是跟旁边那块板接得严丝合缝, 关系是不是闭合的, 接着呢, 再把对应的现场实际标高一个一个地比对清楚。

异形石材尺寸怎么量

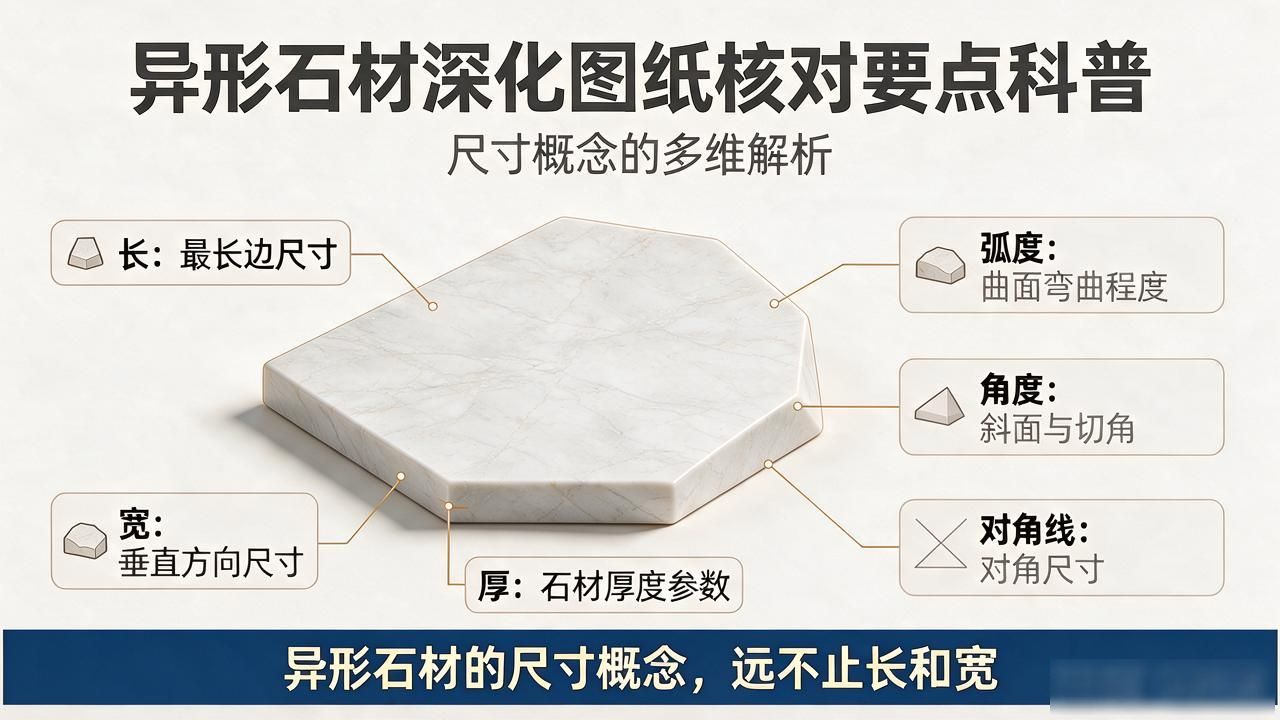

对于异形石材的"尺寸"这一概念来说, 并不仅仅包含长和宽这两个简单的参数。

在处理弧板的时候是需要去查看其半径以及圆心所在的具体位置的, 在处理斜切板的时候是需要去查看其切割角度以及切面所对应的高程标高的, 在处理复合异形的情况下是需要去查看在将其各个分片进行叠加之后所形成的总体外部包裹空间的范围的。因为测量方法存在差异, 所以相对应的加工方式也是完全不一样的。

当图纸在标注了长度和宽度之后,并没有去明确标出诸如弧度相关的技术参数又或者是切角的具体角度数值时,这被认定为是存在关键信息缺失这种严重问题,所以必须把图纸进行退回操作,要求相关人员对缺失的内容予以补充完整,只有完成了后续这个补充流程,才能够允许进入实际加工的环节。

这种情况属于导致现场返工比例达到最高水平的那个主要阶段。

异形石材图纸缺什么

高频出现的缺失状况主要集中在三个位置, 板材边缘的表面处理标注没有对应到具体的板号, 具体包括光面、荔枝面和烧面这几种情况, 异形拼缝处所要求的让位尺寸没有单独绘制出详细的图纸, 防护工艺节点与图纸之间没有建立起关联, 导致只能在加工完成之后发现问题, 随后不得不进行二次防护操作, 这种做法使得整体施工进度陷入了被动局面。

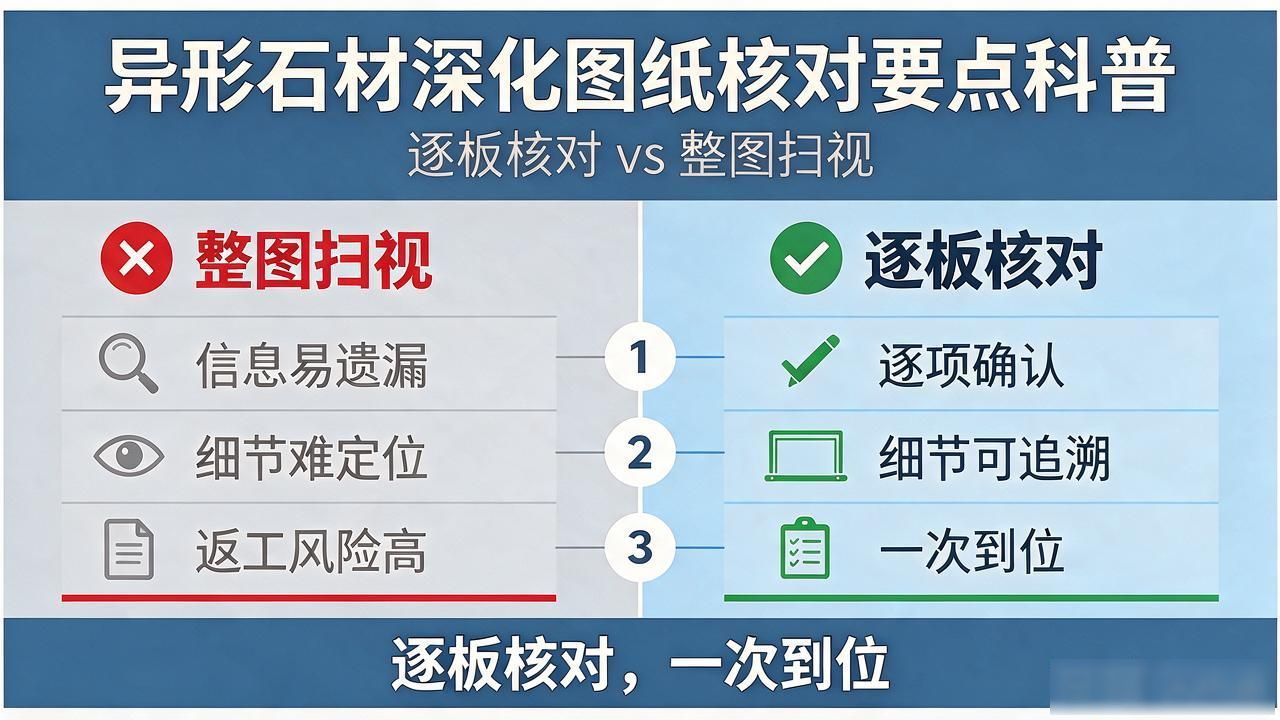

一项一项地按照板子来打勾并做确认, 这种做法, 比起拿着整张图纸简单地扫视一遍来看, 要更加有效, 这一点是非常清楚的。

异形石材异形怎么分

异形板按照复杂程度被划分为三个种类, 第一个种类是规则异形, 其中包括单弧和单斜切, 第二个种类是复合异形, 它涉及多弧组合以及多面切割, 第三个种类是自由异形, 这类情况属于无规则曲线。

因为分类存在不同之处, 所以图纸标注的具体要求也会有所差异。对于自由异形而言，必须附带三维坐标点云资料或者矢量化轮廓线, 如果仅仅依靠二维标注, 那是无法将形状还原出来的。

当遇到复合异形结构的时候, 需要把每一个分面之间的交接线公差都额外标注清楚, 一般情况下, 这个数值应该控制在正负零点三毫米以内, 如果配合有标准化的生产线的话, 那么就更容易在实际操作中落地执行了。

异形石材图纸谁负责

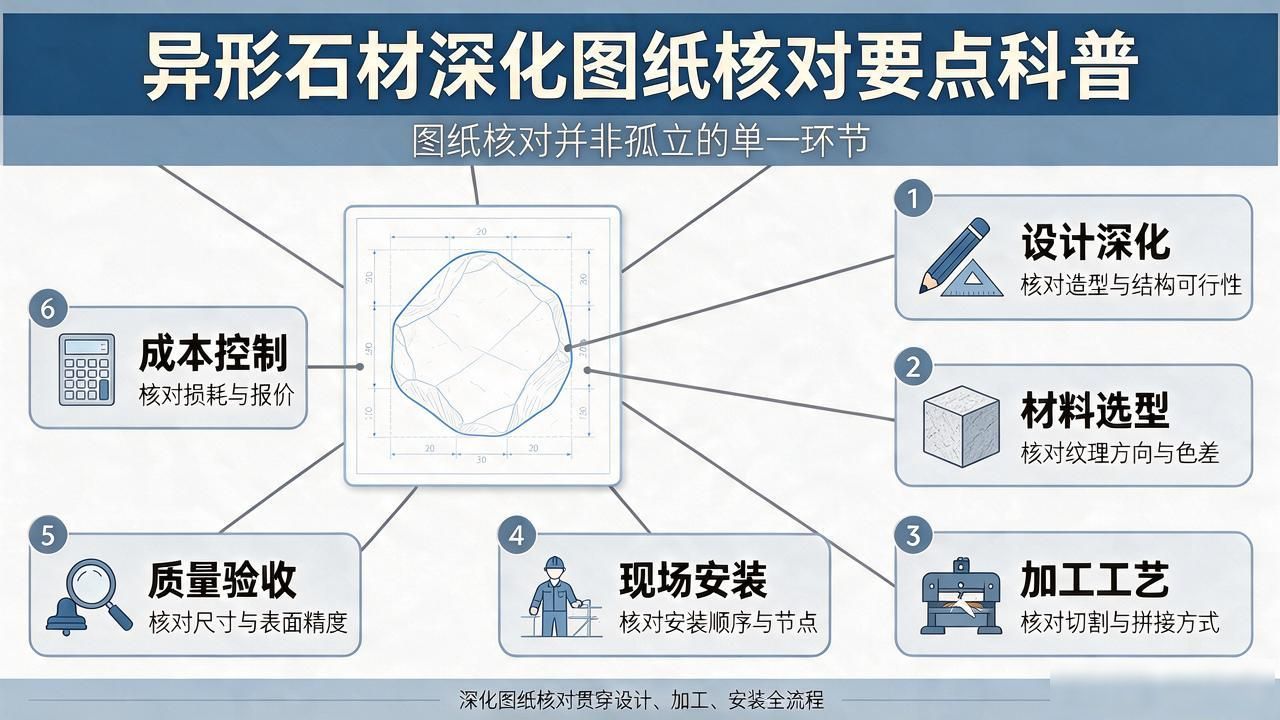

图纸核对的事情, 它并不是一个孤立的单一环节那么简单。

首先是设计方把原图画出来, 接着深化单位再拿出加工图来, 然后加工方要对尺寸进行复核, 施工方必须去确认现场的实际情况怎么样, 等到这四方都在文件上面签了名字表示确认之后, 才开始下料制作, 要是跳过了里面的任何一个环节, 那么责任的范围就会变得非常模糊, 等到出现了问题以后, 各方就会互相推卸责任。

宁波融诚石业在本地项目中, 是会执行四方会签制度的, 这个事儿他们是在加工之前就做了, 他们会逐板进行复核操作的, 为的是要把图纸里存在的问题给拦截住, 不让这些问题流到下料这个环节去。

咱们得结合宁波融诚石业在本地做异形石材项目的那些年的落地经验, 他们是用标准化的精工工艺去建立起一套规范化的施工标准的, 这样就能给本地的工程提供实打实的实际操作参考。

要核对那些异形石材的深化图纸, 核心逻辑就是搞明白“逐板、逐参数、逐工艺节点”这三个“逐”的意思, 要把每张板的关键数据去跟现场的实际情况对齐好, 要把防护措施和拼缝的细节提前就给锁定到位了, 这样一来, 加工能够实现一次成型的那个概率就会高很多很多的。

异形石材工程的容错空间是非常小的, 如果你在图纸阶段多花费一个小时去仔细地进行核对工作的话, 那么在施工现场能够节省出好几天的时间用来避免返工。
