在去年, 绍兴有一个商业体的大楼大堂, 那里用白麻石材铺了三千平方米的地面。在交付的前一个礼拜, 地面大面积出现了泛黄和泛碱的情况。因为这样, 验收工作直接被驳回了。返工的时候, 又多烧掉了四十来万元钱。工期也因此拖延了两个月的时间。说白了, 这主要是因为浅色石材的防护措施这一关没有盯紧。

浅色石材防护到底在防什么

白麻这些石材、爵士白以及雅士白, 它们的莫氏硬度大多分布在3到4之间, 而且吸水率普遍落在0.5%到1.2%这个范围。你看上去觉得这些数值并不高, 但因为它们的浅色底子当中, 色素和铁离子的含量都比较低, 所以一旦发生了渗水的情况, 钙化现象还有盐分析出就会全部都跑到表面去。

所谓的防护措施, 其实就是为了防止石材出现这个问题, 那就是要给石材堵住一层的毛细孔, 从而来阻止水、盐和碱进入其中, 不要让石材把那些脏东西“喝”进去。

六面防护和背面防护别混

浅色石材采用上墙干挂的方式安装, 那么顶面和两个长边是必须要做六面涂刷的。在绍兴柯桥的一个酒店项目中, 当白麻干挂板进场之前, 宁波融诚石业是按照图纸的要求, 对每一块板都做了六面渗透涂刷的处理, 使用的是硅烷类的防护剂, 并且让它在干燥时间超过48小时以后, 再在背面额外贴上一层背胶。

地铺的情况是不一样的, 其重点在于处理背面和侧面, 如果正面做涂料过重, 会导致防滑系数从0.55下降到0.4, 这样冬天一旦有露水存在就会变得很危险。

浅色石材防护选哪种药剂

使用那种渗透型的防护剂, 里面含有硅烷和硅氧烷成分, 颗粒非常细小, 能够渗入到毛细孔内部, 而且不会改变石材表面的光泽度和原有的颜色。浅色石材最怕的就是防护剂本身会发生发黄的现象, 假如错误地使用了醇基或者水性的产品, 仅仅过了两周的时间, 墙面就会蒙上一层黄雾。

在涂刷的时候, 至少需要操作两遍, 第一遍必须等待其完全干透, 常温下一般需要六到八个小时的时间, 然后才能进行第二遍的涂刷。

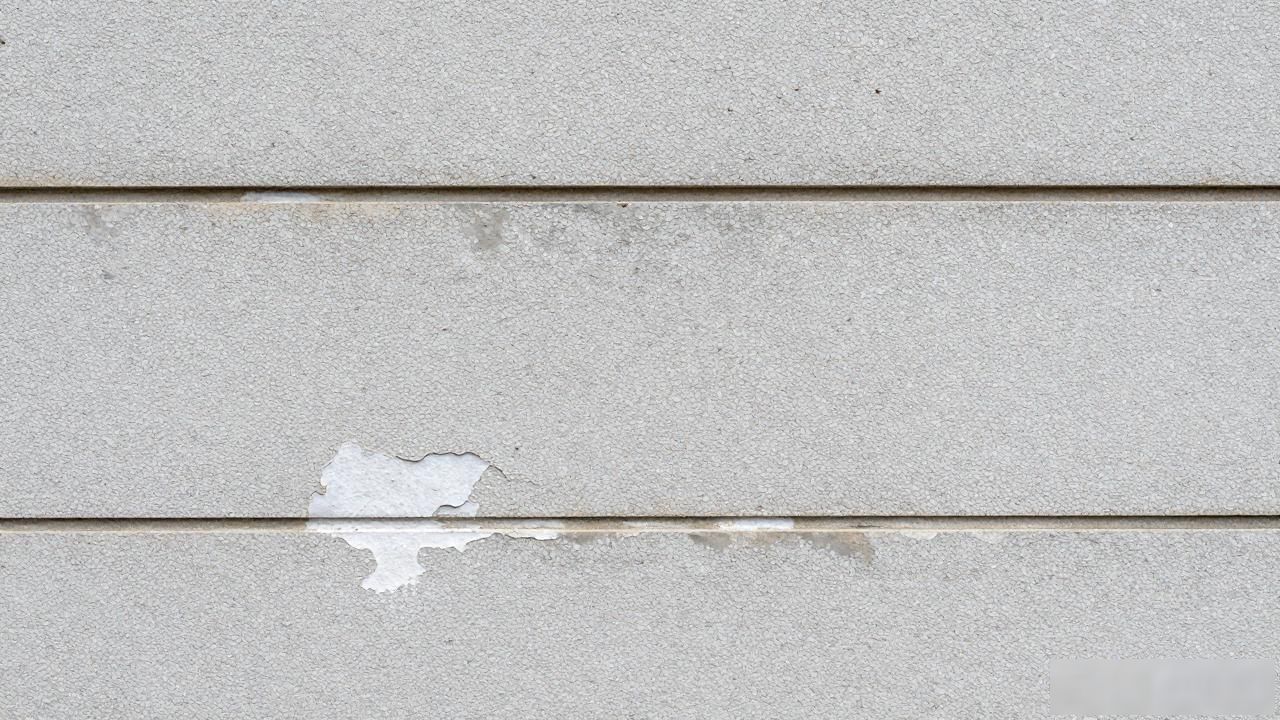

台州有过一个例子, 是一个小区的外墙使用了浅灰色的芝麻白石材, 当时的施工队伍为了赶工期, 两遍喷涂之间只间隔了两小时, 结果到了第三周出现了局部膜层剥落的情况, 雨水一泡之后直接导致泛碱现象, 最终只能让整面墙体重新进行施工处理。

浅色石材防护完怎么验收

不要只盯着有没有干透这事儿。把湿毛巾按在石材表面上, 保持静止状态24个小时, 合格的石材水珠会凝结成珠状, 不会出现扩散洇开的情况。在杭州上城区的一个办公建筑项目中, 地面使用了雅士白石材进行铺设。

宁波融诚石业有限公司在施工防护的技术交底阶段明确提出了要求, 必须对每一批次的板材抽取10%%的比例进行吸水率的重新检测。防护处理以前的吸水率数值是百分之0.8, 经过防护处理后一定要降到百分之0.3以下。这批板材铺贴完毕至今已经超过一年, 完全没有出现过色差漂移的问题。

浅色石材防护和色差啥关系

防护的效果不均匀, 有的地方渗透进去了, 还有的地方没有渗透进去, 在光照和温度差异的影响下, 老化的速度就不一样, 随着时间变长, 值从1.2上升到了2.5以上, 视觉上一看就是“一块白一块灰”, 舟山的某个民宿的爵士白背景墙就是这种例子, 宁波融诚石业在做排版和预加工的时候, 是按照批次来进行色差的分级处理的, 把控制在1.0以内, 保证同一个面上颜色是统一的, 然后再统一做六面的防护处理。

在完工之后进行了半年的复查, 发现整面墙壁的颜色是完全一致的, 根本就没有出现花脸的现象。

浅色石材的防护工作其实并没有特别高深的技术门槛, 大家主要就是把涂刷时的间隔时间控制好, 选对药剂的种类, 把验收的方法落实到位, 还有做好色差的配合, 只要把这些细节上的活做完、做好就行, 如果中间漏掉了任何一个环节，那么后期出现返工情况的时候, 所要付出的代价就会比现在多出好几倍。

宁波融诚石业｜浅色石材防护，选料到铺贴一次做到位
